浅析4~20mA控制回路工作原理及故障排除方法

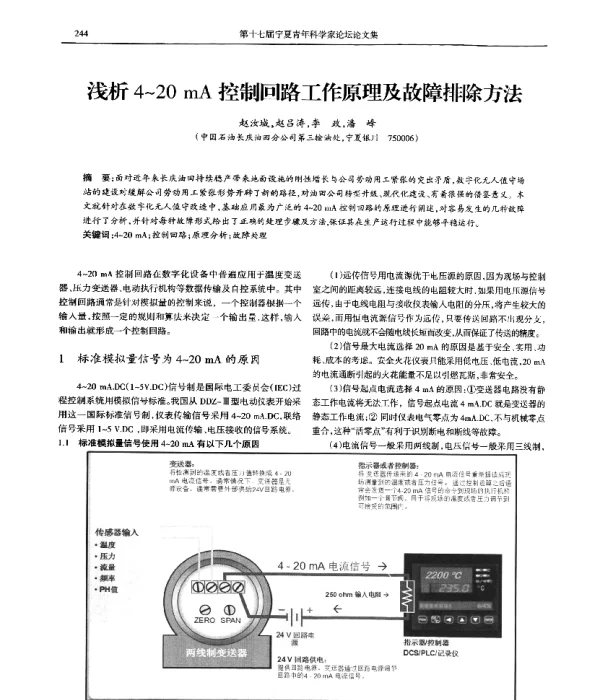

《浅析4~20mA控制回路工作原理及故障排除方法》是一篇关于工业自动化控制系统中常用信号传输方式的论文。该论文主要探讨了4~20mA电流环在工业过程控制中的应用，分析了其工作原理，并提出了常见的故障排查方法。

4~20mA是一种广泛应用于工业自动化领域的模拟信号传输标准。它通过电流的变化来表示被测物理量的大小，例如温度、压力、流量等。与电压信号相比，电流信号具有抗干扰能力强、传输距离远等优点，因此在工业现场得到了广泛应用。

在4~20mA控制回路中，通常包括传感器、变送器、控制器和执行机构等组成部分。传感器用于检测物理量，变送器将检测到的信号转换为标准电流信号，控制器根据设定值对输入信号进行处理，并输出相应的控制信号，执行机构则根据控制信号调整系统状态。

论文首先介绍了4~20mA控制回路的基本构成及其工作原理。其中，4mA代表零点信号，20mA代表满量程信号。这种设计使得系统能够自动检测断线故障，因为当电流低于4mA时，系统会判断为线路断开或传感器故障。

此外，论文还详细阐述了4~20mA信号的传输特性。由于电流信号不受电压降的影响，因此即使在长距离传输过程中，信号也能保持稳定。同时，4~20mA信号具有较强的抗电磁干扰能力，适合在复杂工业环境中使用。

在实际应用中，4~20mA控制回路可能会遇到各种故障，如信号漂移、输出异常、通信中断等。论文针对这些常见问题进行了深入分析，并提出了一系列有效的故障排除方法。

例如，当出现信号不稳定的情况时，可能是由于电源波动、接线不良或设备老化引起的。此时应检查电源电压是否稳定，确保接线牢固，并定期维护设备以防止性能下降。如果信号输出异常，则可能是变送器或控制器设置不当所致，需要重新校准或更换相关设备。

论文还提到，故障诊断过程中应结合多种手段，如使用万用表测量电流值、查看系统报警信息、分析历史数据等。通过综合判断，可以快速定位故障点并采取相应措施。

除了技术层面的分析，论文还强调了维护和管理的重要性。良好的维护习惯可以有效延长设备寿命，减少故障发生率。同时，操作人员应具备一定的专业知识，以便在出现问题时能够迅速应对。

总的来说，《浅析4~20mA控制回路工作原理及故障排除方法》是一篇内容详实、实用性强的论文。它不仅帮助读者深入了解4~20mA控制回路的工作原理，还提供了切实可行的故障排查方案，对于从事工业自动化工作的技术人员具有重要的参考价值。
