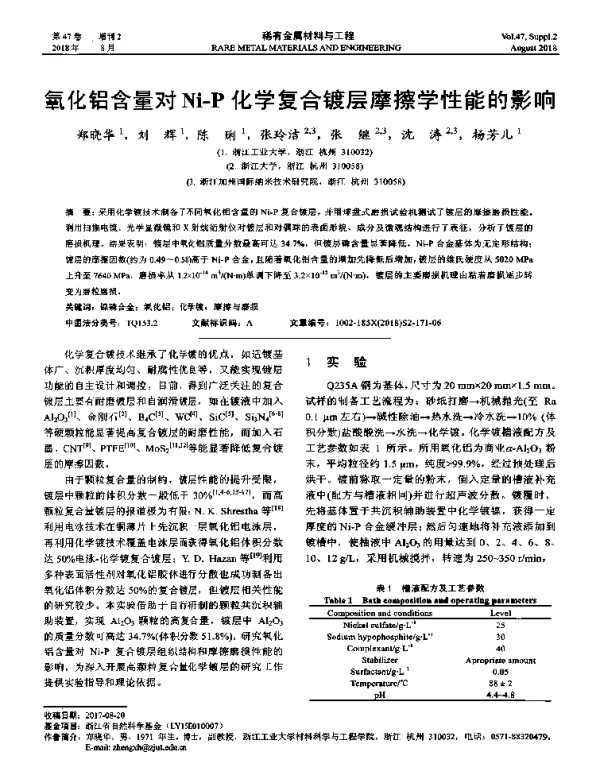

氧化铝含量对Ni-P化学复合镀层摩擦学性能的影响

《氧化铝含量对Ni-P化学复合镀层摩擦学性能的影响》是一篇研究化学复合镀层摩擦学性能的论文，主要探讨了在Ni-P镀层中添加不同含量的氧化铝（Al₂O₃）对镀层摩擦性能的影响。该论文旨在通过实验分析，揭示氧化铝含量与镀层耐磨性、摩擦系数等关键参数之间的关系，为优化镀层性能提供理论依据和技术支持。

在现代工业中，化学复合镀层因其优异的硬度、耐磨性和耐腐蚀性，被广泛应用于机械制造、航空航天和电子等领域。其中，Ni-P镀层由于其良好的自润滑性和较高的硬度，成为研究的重点。然而，随着应用环境的复杂化，传统的Ni-P镀层在高负荷或高速运动条件下容易发生磨损，因此需要对其进行改性以提高其摩擦学性能。

为了改善Ni-P镀层的摩擦学性能，研究人员尝试在镀液中加入纳米或微米级的第二相颗粒，如氧化铝。氧化铝作为一种常见的陶瓷材料，具有高硬度、良好的热稳定性和化学惰性，将其引入Ni-P镀层中，可以增强镀层的耐磨性并降低摩擦系数。因此，研究氧化铝含量对镀层性能的影响具有重要的现实意义。

本文通过实验方法制备了不同氧化铝含量的Ni-P复合镀层，并对其表面形貌、成分组成及摩擦学性能进行了系统分析。实验过程中，采用电化学沉积法在基体上制备了镀层，并利用扫描电子显微镜（SEM）、X射线衍射（XRD）和能谱分析（EDS）等手段对镀层结构和成分进行表征。同时，通过球盘摩擦试验机测试了镀层的摩擦系数和磨损率。

实验结果表明，随着氧化铝含量的增加，镀层的硬度逐渐提高，这主要是由于氧化铝颗粒在镀层中的弥散分布起到了强化作用。同时，摩擦系数呈现出先降低后升高的趋势，当氧化铝含量为3g/L时，摩擦系数达到最低值，此时镀层的耐磨性也最佳。进一步分析发现，适量的氧化铝颗粒能够填充镀层中的孔隙，减少裂纹的产生，从而提高镀层的致密性和结合力。

然而，当氧化铝含量过高时，会导致镀液中颗粒分散不均匀，甚至出现团聚现象，影响镀层的质量。此外，过量的氧化铝可能会破坏镀层的连续性，导致局部区域硬度下降，反而降低整体的摩擦学性能。因此，选择合适的氧化铝含量是优化镀层性能的关键。

除了摩擦系数和磨损率，论文还讨论了氧化铝对镀层微观结构的影响。SEM图像显示，随着氧化铝含量的增加，镀层表面变得更加致密，晶粒尺寸有所减小，这有助于提高镀层的硬度和耐磨性。XRD分析则表明，氧化铝的加入并未改变Ni-P镀层的主要物相结构，而是以非晶态形式存在于镀层中，增强了镀层的稳定性。

此外，论文还对比了不同氧化铝含量下镀层的结合强度。通过划痕试验评估了镀层与基体之间的结合力，结果显示，适量的氧化铝能够提高镀层的结合强度，而过量的添加则可能导致结合力下降。这一结果说明，氧化铝的添加需控制在合理范围内，以确保镀层既具备良好的摩擦学性能，又保持与基体的良好结合。

综上所述，《氧化铝含量对Ni-P化学复合镀层摩擦学性能的影响》这篇论文通过系统的实验研究，揭示了氧化铝在Ni-P复合镀层中的作用机制及其对摩擦学性能的影响规律。研究结果不仅为Ni-P镀层的性能优化提供了理论支持，也为相关工程应用提供了参考依据。未来的研究可以进一步探索其他陶瓷颗粒对镀层性能的影响，以开发出更高性能的复合镀层材料。
