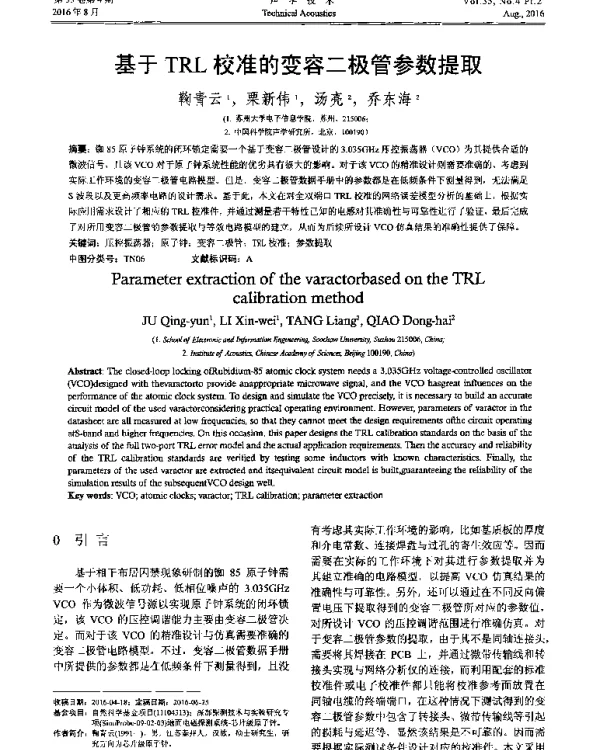

基于TRL校准的变容二极管参数提取

《基于TRL校准的变容二极管参数提取》是一篇关于射频和微波电路设计中关键器件参数提取方法的研究论文。该论文聚焦于变容二极管这一非线性器件，探讨了如何通过TRL（Through-Reflect-Line）校准技术提高其参数提取的精度和可靠性。变容二极管因其在调谐电路、频率合成器以及无线通信系统中的广泛应用而备受关注，其性能直接关系到整个系统的稳定性和效率。

论文首先介绍了变容二极管的基本工作原理及其在射频电路中的作用。变容二极管是一种具有可变电容特性的二极管，其电容值随着反向偏压的变化而变化。这种特性使其成为实现频率调谐和相位控制的重要元件。然而，由于变容二极管的非线性特性和复杂的制造工艺，其参数提取一直是一个挑战。

为了提高参数提取的准确性，论文提出了一种基于TRL校准的方法。TRL校准是一种常用的微波测量技术，通过使用三个标准件——直通（Through）、反射（Reflect）和线（Line）来消除测试系统中的误差。这种方法能够有效提高测量精度，特别是在高频和高精度应用中。

论文详细描述了TRL校准的具体实施步骤，并结合实际测量数据验证了该方法的有效性。通过对变容二极管在不同偏压下的S参数进行测量和分析，作者成功提取出了其等效电路模型中的关键参数，如结电容、串联电阻和非线性系数等。这些参数对于理解变容二极管的行为以及优化其在电路中的应用至关重要。

此外，论文还比较了传统参数提取方法与基于TRL校准方法的优劣。传统方法通常依赖于简单的模型假设和经验公式，容易受到测量误差和环境因素的影响。而基于TRL校准的方法则能够更准确地补偿系统误差，从而提高参数提取的精度和稳定性。

研究结果表明，采用TRL校准技术后，变容二极管参数提取的误差显著降低，测量结果更加接近理论预期。这不仅为变容二极管的设计和优化提供了可靠的依据，也为其他非线性器件的参数提取提供了参考。

论文还讨论了TRL校准技术在实际应用中的局限性和改进方向。例如，在高频段，TRL校准可能受到传输线损耗和寄生效应的影响，需要进一步优化校准标准件的设计。此外，不同类型的变容二极管可能需要不同的校准策略，因此未来的研究可以针对特定器件类型进行深入分析。

总的来说，《基于TRL校准的变容二极管参数提取》为射频和微波工程领域提供了一种有效的参数提取方法，具有重要的理论价值和实际应用意义。通过提高变容二极管参数提取的精度，该研究有助于推动高性能射频电路的设计与发展，满足现代通信系统对高精度和高稳定性的需求。
