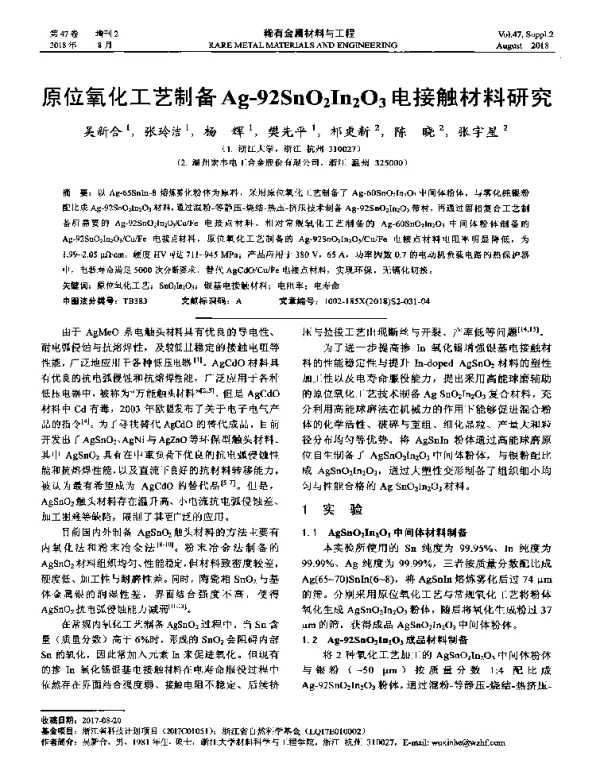

原位氧化工艺制备Ag-92SnO2In2O3电接触材料研究

《原位氧化工艺制备Ag-92SnO2In2O3电接触材料研究》是一篇关于新型电接触材料制备与性能研究的学术论文。该论文聚焦于通过原位氧化工艺来制备一种由银（Ag）和二氧化锡（SnO2）及三氧化二铟（In2O3）组成的复合电接触材料，旨在提高其导电性、耐磨性和抗氧化能力，以满足现代电子设备对高性能电接触材料的需求。

电接触材料在电力系统、电子开关、继电器等众多领域中扮演着至关重要的角色。传统的电接触材料如纯银或银合金虽然具有良好的导电性，但在高温、高湿或强电流环境下容易发生氧化、腐蚀和磨损，影响其使用寿命和稳定性。因此，开发具有更高性能的新型电接触材料成为当前研究的重点之一。

本论文提出了一种基于原位氧化工艺的制备方法，利用金属Ag作为基体，同时引入SnO2和In2O3作为掺杂成分。原位氧化工艺是指在材料制备过程中，通过控制氧化条件，使某些元素在特定条件下发生氧化反应，从而形成稳定的化合物结构。这种方法可以有效避免传统工艺中因高温烧结导致的组分偏析或相分离问题，提高材料的均匀性和稳定性。

研究团队通过实验验证了原位氧化工艺在制备Ag-92SnO2In2O3电接触材料中的可行性。他们首先将Ag粉与其他氧化物粉末按一定比例混合，然后在可控气氛下进行热处理，使得SnO2和In2O3在Ag基体表面发生原位氧化反应，形成纳米级的氧化物颗粒。这些纳米颗粒不仅能够增强材料的硬度和耐磨性，还能改善其导电性能。

实验结果表明，采用原位氧化工艺制备的Ag-92SnO2In2O3电接触材料在多个方面表现出优异的性能。首先，在导电性方面，该材料的电阻率较低，能够有效降低电接触过程中的能量损耗。其次，在耐磨性方面，由于纳米氧化物颗粒的引入，材料表面形成了致密的保护层，显著提高了其抗磨损能力。此外，该材料还表现出良好的抗氧化性能，在高温和潮湿环境中仍能保持稳定的电性能。

论文还探讨了不同氧化温度和时间对材料微观结构和性能的影响。研究发现，随着氧化温度的升高，SnO2和In2O3的氧化程度增加，形成的氧化物颗粒更加细小且分布更均匀，从而进一步提升了材料的综合性能。然而，过高的氧化温度可能导致Ag基体的过度氧化，反而影响其导电性，因此需要优化工艺参数以达到最佳效果。

除了实验研究外，论文还通过扫描电子显微镜（SEM）、X射线衍射（XRD）和X射线光电子能谱（XPS）等手段对材料的微观结构进行了表征分析。结果表明，Ag-92SnO2In2O3材料具有良好的晶粒结构和化学稳定性，其表面形貌均匀，无明显缺陷，这为其在实际应用中提供了可靠的理论基础。

综上所述，《原位氧化工艺制备Ag-92SnO2In2O3电接触材料研究》为高性能电接触材料的开发提供了一种新的思路和方法。通过原位氧化工艺，研究人员成功制备出具有优异导电性、耐磨性和抗氧化性的Ag-92SnO2In2O3材料，为未来电子设备和电力系统的升级提供了有力的技术支持。该研究成果不仅具有重要的理论价值，也为工业生产提供了可行的技术路径。
