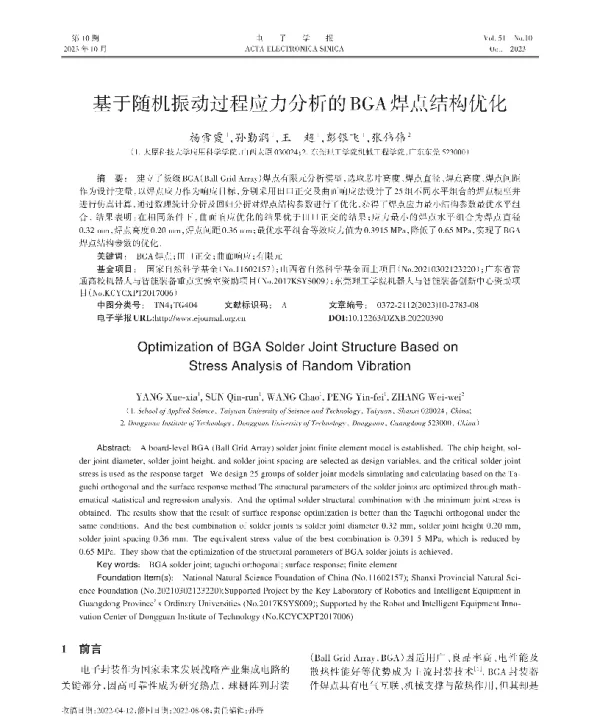

基于随机振动过程应力分析的BGA焊点结构优化

《基于随机振动过程应力分析的BGA焊点结构优化》是一篇关于电子封装技术领域的研究论文，主要探讨了在随机振动环境下BGA（Ball Grid Array）焊点的应力分布情况，并提出了一种优化结构设计的方法。该论文的研究背景源于现代电子设备对可靠性的高要求，特别是在航空航天、汽车电子和工业控制系统等对环境适应性要求较高的领域中，BGA焊点作为关键连接部件，其性能直接影响到整个系统的稳定性。

在传统的BGA焊点设计中，通常采用静态或准静态方法进行分析，而忽略了实际工作中可能遇到的随机振动因素。然而，随着电子设备向高性能、小型化方向发展，BGA焊点所承受的动态载荷越来越复杂，尤其是在高频振动条件下，焊点容易产生疲劳损伤，从而导致失效。因此，针对随机振动条件下的BGA焊点进行应力分析并进行结构优化，成为提高系统可靠性的关键问题。

本文首先介绍了随机振动的基本理论，包括功率谱密度函数、均方根加速度等概念，并结合有限元分析方法，建立了BGA焊点在随机振动条件下的力学模型。通过仿真计算，研究了不同频率范围、振幅大小以及焊点尺寸对焊点应力分布的影响。结果表明，在随机振动条件下，焊点的最大应力出现在焊球与基板之间的界面区域，且随着振动频率的增加，应力峰值也有所上升。

在分析基础上，论文提出了一种BGA焊点结构优化方案。该方案通过调整焊球的直径、间距以及焊点材料的弹性模量，来降低焊点在随机振动下的应力集中程度。此外，还引入了多目标优化算法，综合考虑了焊点的强度、刚度和可靠性等因素，以实现最优设计。

为了验证优化方案的有效性，论文进行了实验测试。实验采用了振动台模拟随机振动环境，并利用应变片测量焊点在不同工况下的应变变化。实验结果表明，经过优化后的BGA焊点在相同振动条件下，其最大应变值明显低于原始设计，说明优化后的结构能够有效降低焊点在动态载荷下的应力水平。

此外，论文还讨论了BGA焊点优化设计的实际应用价值。在实际工程中，BGA焊点的失效往往会导致整个电路板的故障，因此，通过优化设计提升焊点的抗振能力，不仅能够延长电子设备的使用寿命，还能降低维护成本。同时，论文指出，未来的研究可以进一步结合机器学习算法，对不同类型的BGA焊点进行智能优化设计，以适应更加复杂的振动环境。

综上所述，《基于随机振动过程应力分析的BGA焊点结构优化》论文为解决BGA焊点在随机振动条件下的可靠性问题提供了理论依据和技术支持。通过对焊点应力分布的深入分析和结构优化，论文为电子封装领域的设计者提供了新的思路和方法，具有重要的学术价值和工程应用前景。
