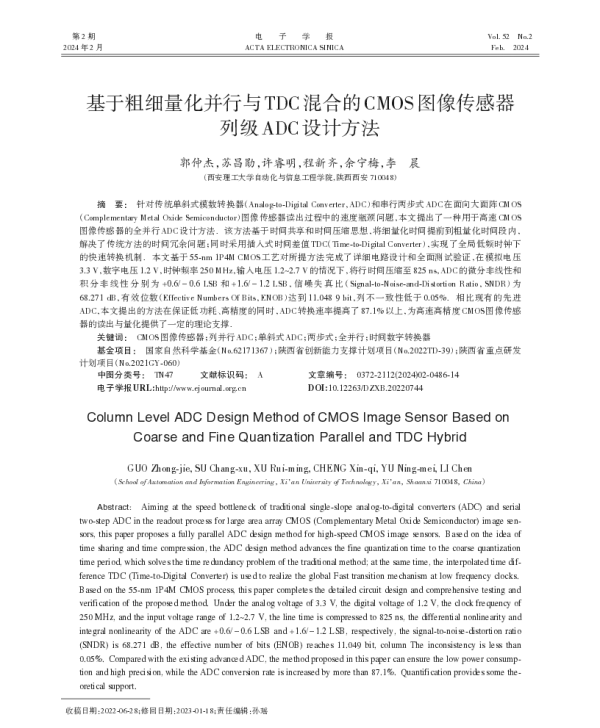

基于粗细量化并行与TDC混合的CMOS图像传感器列级ADC设计方法

《基于粗细量化并行与TDC混合的CMOS图像传感器列级ADC设计方法》是一篇探讨CMOS图像传感器中列级模数转换器（ADC）设计方法的学术论文。该论文针对当前图像传感器在高分辨率、低功耗和高速度方面的需求，提出了一种结合粗细量化并行结构与时间数字转换器（TDC）的混合型ADC设计方案，旨在提升图像采集系统的性能。

在CMOS图像传感器中，列级ADC负责将每个像素单元输出的模拟信号转换为数字信号，是影响图像质量的重要环节。传统的列级ADC设计通常采用逐次逼近寄存器（SAR）或流水线结构，但在高分辨率和高速度的应用场景下，这些结构可能面临功耗高、面积大或速度受限等问题。因此，如何优化列级ADC的设计成为研究热点。

本文提出的方案融合了粗细量化并行结构与TDC技术，以实现更高效、更精确的信号转换。粗细量化并行结构通过将信号分为粗略量化和精细量化两部分进行处理，能够在保证精度的同时降低整体功耗。而TDC则利用时间间隔测量的方式，将模拟信号转换为数字信号，具有较高的转换速度和较低的功耗特性。

在具体设计中，该论文首先对粗细量化并行结构进行了分析和优化，确保其能够适应不同的输入信号范围，并且具备良好的动态范围。同时，作者还对TDC模块进行了详细设计，包括时钟分频、计数器和校准电路等关键部分，以提高转换精度和稳定性。

此外，论文还讨论了该混合ADC设计在实际应用中的可行性。通过仿真测试，作者验证了该设计在不同工作条件下的性能表现，包括信噪比（SNR）、有效位数（ENOB）以及功耗等指标。结果表明，该设计在保持较高转换精度的同时，显著降低了功耗，提高了转换速度，适用于高性能CMOS图像传感器的应用。

在系统集成方面，论文还探讨了该ADC设计与图像传感器其他模块的兼容性，例如像素阵列、读出电路和后续处理模块等。通过合理的接口设计和时序控制，确保了整个系统的稳定运行和高效数据传输。

除了技术层面的创新，该论文还对相关领域的研究现状进行了综述，分析了现有ADC设计方法的优缺点，并指出了未来可能的研究方向。例如，随着图像传感器向更高分辨率和更低功耗发展，未来的ADC设计需要进一步优化架构，提高转换效率，同时减少芯片面积。

总体而言，《基于粗细量化并行与TDC混合的CMOS图像传感器列级ADC设计方法》为CMOS图像传感器的列级ADC设计提供了一种新的思路和技术路径。该设计不仅在理论上有创新，在实际应用中也展现出良好的性能，具有一定的推广价值和研究意义。

该论文对于从事图像传感器设计、ADC电路开发以及低功耗系统设计的研究人员具有重要的参考价值。它不仅推动了相关技术的发展，也为未来图像采集系统的优化提供了新的方向。
