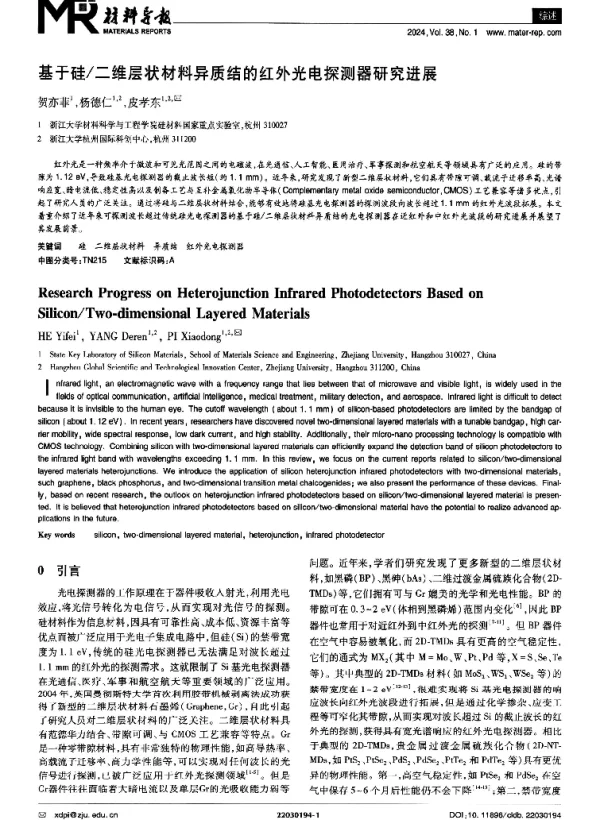

基于硅二维层状材料异质结的红外光电探测器研究进展

《基于硅二维层状材料异质结的红外光电探测器研究进展》是一篇聚焦于新型红外光电探测器研究的论文，旨在探讨如何利用硅与二维层状材料构建异质结以提升红外探测性能。随着信息技术和光学工程的发展，红外探测技术在军事、医疗、环境监测等领域具有广泛的应用价值。传统的红外探测器在性能、成本或制备工艺上存在一定的局限性，因此研究人员开始关注二维材料与硅基材料结合的可能性。

二维层状材料，如石墨烯、过渡金属硫化物（TMDs）和黑磷等，因其独特的物理性质，如高载流子迁移率、可调带隙以及优异的光吸收能力，成为红外探测领域的研究热点。这些材料的单原子层结构使其能够与传统半导体材料（如硅）形成异质结，从而实现对红外波段的高效探测。论文系统总结了近年来在这一领域取得的研究成果，并分析了其在实际应用中的潜力。

论文首先介绍了硅基材料在光电探测器中的优势，包括成熟的制备工艺、良好的热稳定性和广泛的可用性。然而，硅材料在红外波段的光吸收能力较弱，限制了其在长波红外探测中的应用。为解决这一问题，研究者尝试将二维材料引入硅基器件中，通过异质结结构的设计来增强光吸收效率并提高探测灵敏度。

在异质结的构建方面，论文详细讨论了多种方法，包括机械剥离法、化学气相沉积（CVD）法以及分子束外延（MBE）等。其中，CVD法因其可大规模制备高质量二维材料而受到广泛关注。此外，论文还比较了不同二维材料在异质结中的表现，例如石墨烯因其高电子迁移率适用于高速探测，而MoS₂和WS₂等TMDs材料则因其可调带隙特性适合宽谱段探测。

论文进一步探讨了异质结界面处的物理机制，包括电荷转移、能带对齐以及界面态的影响。研究表明，二维材料与硅之间的异质结可以产生显著的界面电荷分离效应，从而增强光电响应。同时，界面缺陷和杂质的存在可能会影响器件性能，因此优化异质结的质量是提升探测器性能的关键。

在实验结果部分，论文展示了多个基于硅-二维材料异质结的红外探测器原型，并对其性能进行了评估。测试表明，这些器件在中红外波段表现出较高的响应率和较低的暗电流，显示出良好的探测能力。此外，部分器件还具备快速响应速度和低功耗特性，满足了高性能探测器的需求。

论文还讨论了当前研究面临的挑战，包括二维材料的大规模制备、异质结界面质量控制、器件稳定性以及集成度等问题。针对这些问题，作者提出了未来研究的方向，如开发新型异质结结构、优化材料合成工艺以及探索更高效的信号读出电路。

综上所述，《基于硅二维层状材料异质结的红外光电探测器研究进展》是一篇全面介绍该领域最新研究成果的论文，不仅总结了现有技术，还指出了未来发展的方向。随着二维材料和硅基技术的不断进步，基于异质结的红外光电探测器有望在多个领域实现广泛应用，为下一代光电探测技术提供新的解决方案。
