资源简介
《基于损耗电流谐波特征分析的XLPE电缆局部尖刺缺陷诊断》是一篇探讨高压交联聚乙烯(XLPE)电缆绝缘性能评估与缺陷检测方法的研究论文。该论文针对电力系统中广泛使用的XLPE电缆,提出了利用损耗电流谐波特征进行局部尖刺缺陷诊断的新方法,为电缆运行状态的在线监测和故障预警提供了理论依据和技术支持。
在现代电力系统中,XLPE电缆因其良好的电气性能、机械强度以及较长的使用寿命而被广泛应用于输电线路和配电网络中。然而,由于制造工艺、材料老化或外界环境等因素的影响,XLPE电缆在长期运行过程中可能会出现局部缺陷,如尖刺、气隙、杂质等。这些缺陷会显著降低电缆的绝缘性能,甚至导致击穿事故的发生,给电网安全带来严重威胁。
传统的电缆绝缘检测方法主要包括绝缘电阻测试、介质损耗测量和局部放电检测等。虽然这些方法在一定程度上能够反映电缆的整体绝缘状况,但在检测局部尖刺缺陷方面存在一定的局限性。因此,研究者们开始关注更加灵敏和精确的检测手段,以提高对局部缺陷的识别能力。
本文提出了一种基于损耗电流谐波特征分析的方法,用于诊断XLPE电缆中的局部尖刺缺陷。该方法的核心思想是通过分析电缆在交流电压作用下的损耗电流,提取其谐波成分,并结合谐波幅值和相位信息来判断是否存在局部缺陷。
实验部分采用了多组不同状态的XLPE电缆样本,包括正常样品和具有不同尺寸及位置的尖刺缺陷样品。通过对这些样品施加交流电压并采集损耗电流数据,研究人员利用傅里叶变换等信号处理技术对电流信号进行频谱分析,提取出各个频率分量的能量分布情况。
研究结果表明,当电缆存在局部尖刺缺陷时,其损耗电流中会出现明显的谐波成分,尤其是二次和三次谐波的幅值会有显著增加。这表明局部缺陷会导致电缆绝缘材料内部产生非线性响应,从而在电流中表现出特定的谐波特征。
此外,论文还探讨了不同因素对谐波特征的影响,如缺陷的位置、大小以及外加电压的频率和幅值等。通过对比实验,研究人员发现,缺陷越靠近电缆的某个端点,其产生的谐波特征越明显;同时,随着电压幅值的增加,谐波幅值也会相应上升。
为了验证所提方法的有效性,论文还设计了一个基于谐波特征的诊断模型,并将其应用于实际电缆的检测中。实验结果显示,该模型能够在较短时间内准确识别出局部尖刺缺陷的存在,并且具有较高的灵敏度和可靠性。
综上所述,《基于损耗电流谐波特征分析的XLPE电缆局部尖刺缺陷诊断》这篇论文为高压电缆的绝缘状态评估提供了一种新的思路和方法。通过分析损耗电流的谐波特征,不仅能够有效识别局部尖刺缺陷,还能为电缆的维护和管理提供科学依据。未来,随着电力系统对电缆安全性的要求不断提高,这种基于谐波分析的诊断方法有望在工程实践中得到更广泛的应用。

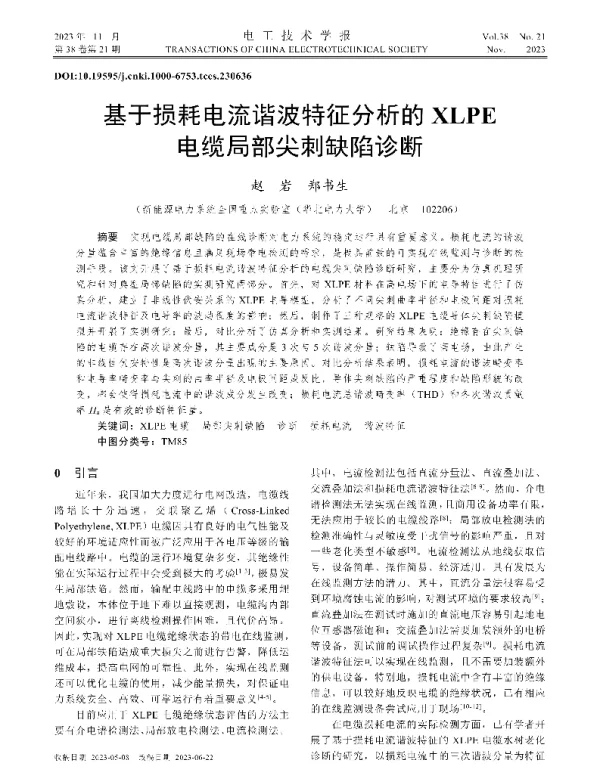

封面预览
