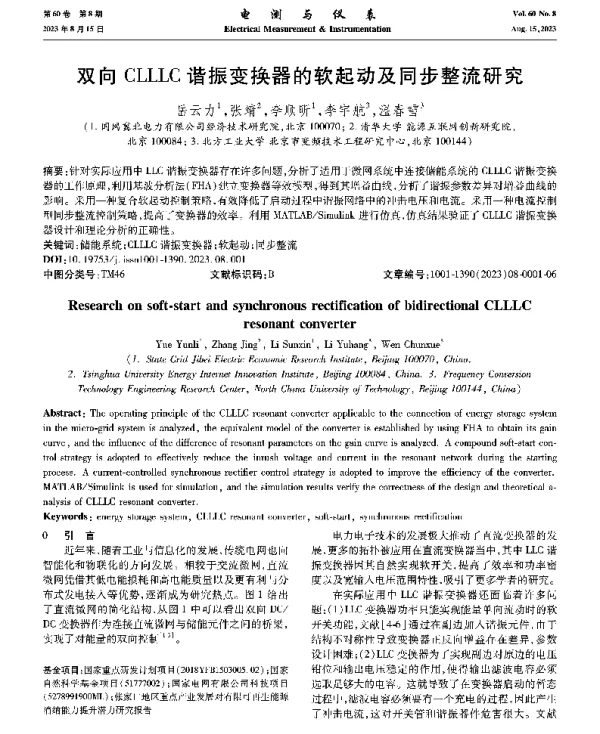

双向CLLLC谐振变换器的软起动及同步整流研究

《双向CLLLC谐振变换器的软起动及同步整流研究》是一篇聚焦于电力电子领域的学术论文，主要探讨了在双向CLLLC谐振变换器中实现软起动和同步整流的技术方案。随着新能源技术的发展，电力电子变换器在电动汽车、储能系统以及智能电网等领域得到了广泛应用。而CLLLC谐振变换器因其高效率、低电磁干扰等优点，成为近年来研究的热点。然而，在实际应用中，其启动过程中的电压和电流冲击问题以及整流效率的提升仍是亟需解决的关键问题。

本文首先对CLLLC谐振变换器的基本结构和工作原理进行了详细分析。CLLLC谐振变换器是一种基于谐振原理的多谐振网络结构，它由两个电感、一个电容和一个变压器组成，能够实现宽范围的电压调节和高效率的能量传输。通过对CLLLC谐振变换器的工作模式进行建模，作者揭示了其在不同负载条件下的动态特性，并指出了传统控制策略在启动过程中可能存在的问题。

针对软起动问题，本文提出了一种基于频率调制的软启动方法。传统的硬启动方式容易导致较大的电压和电流冲击，影响系统的稳定性和器件寿命。为此，作者设计了一种渐进式频率调整策略，通过逐步改变开关频率，使变换器在启动过程中逐渐达到稳态运行状态。这种方法有效降低了启动时的应力，提高了系统的可靠性。

此外，本文还重点研究了同步整流技术在CLLLC谐振变换器中的应用。同步整流技术利用MOSFET代替传统的二极管作为整流元件，可以显著降低导通损耗，提高转换效率。在CLLLC谐振变换器中，由于其特殊的拓扑结构，同步整流的控制策略需要根据谐振周期进行优化。作者提出了一种基于相位检测的同步整流控制方法，能够在不同负载条件下实现高效的整流效果。

为了验证所提出的软起动和同步整流方案的有效性，本文通过仿真和实验进行了全面的测试。仿真结果表明，所设计的软启动策略能够有效抑制启动过程中的电压和电流波动，同时保持良好的动态响应性能。实验测试则进一步验证了同步整流技术在提高效率方面的优势，特别是在轻载和重载条件下均表现出优异的性能。

综上所述，《双向CLLLC谐振变换器的软起动及同步整流研究》为解决CLLLC谐振变换器在启动过程中存在的问题提供了新的思路和技术手段。该研究不仅有助于提高变换器的可靠性和效率，也为未来高性能电力电子变换器的设计提供了理论支持和实践指导。随着电力电子技术的不断发展，此类研究将对推动新能源和智能电网技术的应用起到重要作用。
