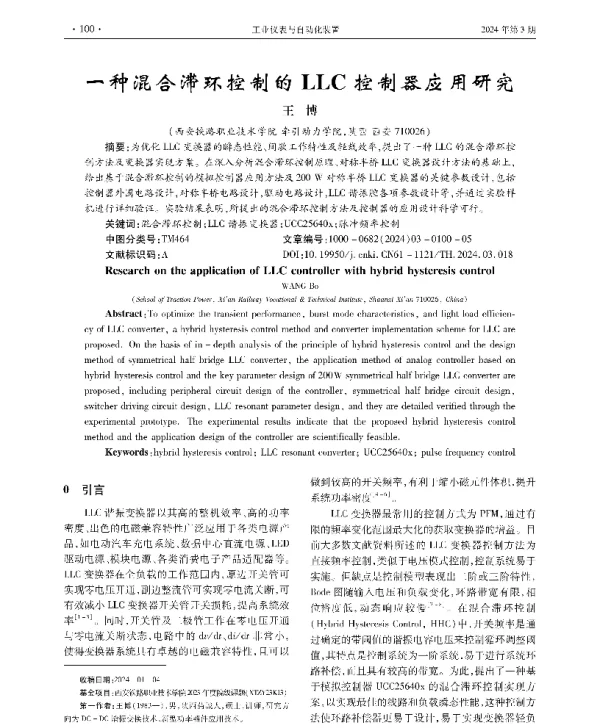

一种混合滞环控制的LLC控制器应用研究

《一种混合滞环控制的LLC控制器应用研究》是一篇探讨LLC谐振变换器中控制策略优化的学术论文。该论文旨在通过引入混合滞环控制方法，提升LLC变换器在不同负载条件下的动态响应和效率表现。随着电力电子技术的发展，LLC谐振变换器因其高效率、低电磁干扰等优点，在开关电源领域得到了广泛应用。然而，传统的固定频率控制方式在面对负载变化时存在响应速度慢、稳定性差等问题，因此，研究更加高效的控制策略成为当前的研究热点。

论文首先介绍了LLC谐振变换器的基本工作原理和结构特点。LLC谐振变换器由输入电容、谐振电感、谐振电容以及输出整流二极管组成，其核心在于利用LC谐振电路实现软开关效果，从而降低开关损耗，提高整体效率。通过对LLC变换器的工作模式进行分析，论文指出其在轻载和重载条件下表现出不同的性能特征，这为后续的控制策略设计提供了理论基础。

在控制策略方面，传统的方法主要采用固定频率或变频控制，但这些方法在应对快速负载变化时存在一定的局限性。为此，论文提出了一种基于混合滞环控制的新型控制策略。该策略结合了滞环控制的快速响应特性与比例积分（PI）控制的稳态精度优势，能够在不同工况下实现更优的动态性能和稳态精度。

混合滞环控制的核心思想是通过设置一个滞环宽度来决定开关动作的触发条件，同时引入PI控制器对误差信号进行调节，以确保系统的稳定运行。论文详细描述了该控制策略的具体实现方法，并通过仿真和实验验证了其有效性。仿真结果表明，相较于传统的控制方法，混合滞环控制能够显著改善LLC变换器的动态响应速度，同时保持较高的效率水平。

此外，论文还探讨了混合滞环控制在实际应用中的可行性。通过搭建实验平台，对所提出的控制策略进行了实测验证。实验结果表明，该控制方法在不同负载条件下均能保持良好的系统稳定性，且具有较低的输出电压纹波和较高的转换效率。这些成果为LLC变换器的实际应用提供了重要的参考价值。

论文进一步分析了混合滞环控制与其他控制策略之间的对比关系。例如，与传统的PWM控制相比，混合滞环控制在响应速度上具有明显优势；而与纯滞环控制相比，它在稳态精度和抗干扰能力方面也表现出更好的性能。这些比较结果充分证明了混合滞环控制在LLC变换器中的优越性。

最后，论文总结了研究成果，并指出了未来研究的方向。尽管混合滞环控制在LLC变换器中表现出良好的性能，但在复杂工况下仍可能存在一些挑战，如参数自适应调整、噪声抑制等问题。因此，未来的研究可以围绕这些方面展开，进一步优化控制算法，提高系统的鲁棒性和适应性。

综上所述，《一种混合滞环控制的LLC控制器应用研究》是一篇具有较高学术价值和实际应用意义的论文。通过引入混合滞环控制策略，不仅提升了LLC变换器的性能，也为相关领域的研究提供了新的思路和方法。该论文对于推动电力电子技术的发展，特别是在高效电源设计方面，具有重要的参考价值。
