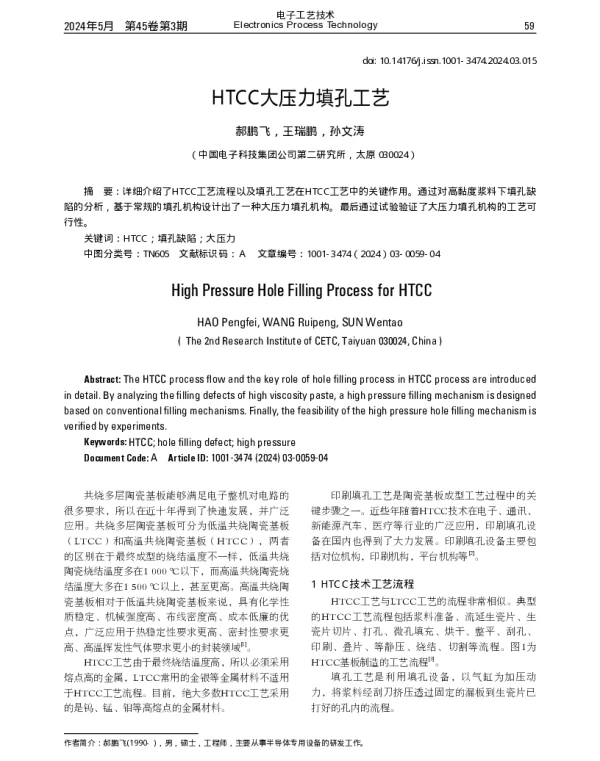

HTCC大压力填孔工艺

《HTCC大压力填孔工艺》是一篇探讨高温共烧陶瓷（HTCC）技术中大压力填孔工艺的学术论文。该论文旨在研究在HTCC基板制造过程中，如何通过大压力填孔技术提高孔洞填充的质量和可靠性，从而满足高密度电子封装的需求。随着电子器件向小型化、高性能方向发展，HTCC材料因其优良的热稳定性、介电性能和机械强度，在微电子领域得到了广泛应用。然而，传统的填孔工艺在处理大尺寸或深孔时存在填充不均、空洞率高、界面结合力差等问题，限制了HTCC技术在高端领域的应用。

论文首先介绍了HTCC的基本原理和制备流程，包括生瓷片的制备、打孔、填孔、叠层和烧结等关键步骤。其中，填孔工艺是决定HTCC基板性能的关键环节。填孔材料通常采用银浆或其他导电材料，通过印刷或注射的方式填充到预先打好的孔中。然而，由于孔径较大或深度较深，传统方法难以保证填孔的均匀性和致密性，导致电气性能下降和机械强度不足。

为了解决上述问题，《HTCC大压力填孔工艺》提出了一种新的填孔方法——大压力填孔工艺。该工艺通过增加外部压力，使填孔材料在更高的压力下进入孔洞，从而改善填充效果。论文详细描述了该工艺的实验设计，包括压力参数的选择、填孔材料的配方优化以及填孔后的检测方法。实验结果表明，采用大压力填孔工艺后，孔洞的填充率显著提高，空洞率明显降低，同时填孔材料与基板之间的结合力也得到增强。

论文还对大压力填孔工艺的影响因素进行了系统分析。例如，压力大小、填孔材料的粘度、孔洞的几何形状等因素都会影响最终的填充效果。通过对这些因素的控制，可以进一步优化工艺参数，提高HTCC基板的整体性能。此外，论文还比较了不同压力条件下的填孔质量，发现适当的压力范围能够有效提升填孔的均匀性和致密性，而过高的压力则可能导致材料溢出或基板变形。

为了验证大压力填孔工艺的实际应用效果，《HTCC大压力填孔工艺》还进行了多项性能测试，包括电导率测试、热膨胀系数测试以及机械强度测试等。测试结果表明，经过大压力填孔工艺处理的HTCC基板在各项性能指标上均优于传统填孔工艺的产品。特别是在高频信号传输和高密度封装的应用场景中，大压力填孔工艺表现出更强的稳定性和可靠性。

此外，论文还探讨了大压力填孔工艺在实际生产中的可行性。考虑到工业生产的成本和效率，作者建议在现有设备基础上进行适当改造，以实现大压力填孔工艺的规模化应用。同时，论文指出，虽然该工艺在实验室条件下表现良好，但在大规模生产中仍需进一步优化工艺参数，并加强对产品质量的监控。

总的来说，《HTCC大压力填孔工艺》是一篇具有重要理论价值和实践意义的研究论文。它不仅提出了一个新的填孔工艺方法，还通过系统的实验和分析验证了该方法的有效性。对于推动HTCC技术在高密度电子封装领域的应用，具有重要的参考价值。未来，随着电子器件对性能要求的不断提高，大压力填孔工艺有望成为HTCC制造过程中的关键技术之一。
