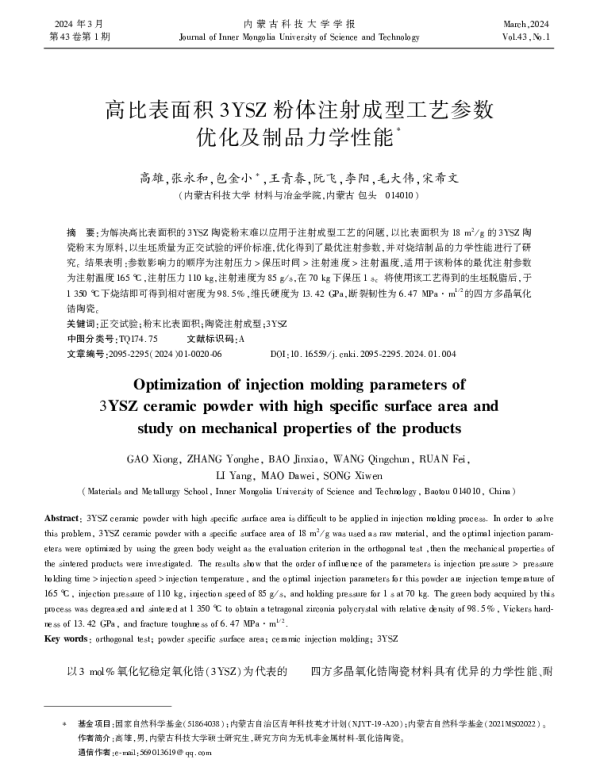

高比表面积3YSZ粉体注射成型工艺参数优化及制品力学性能

《高比表面积3YSZ粉体注射成型工艺参数优化及制品力学性能》是一篇关于陶瓷材料制备工艺研究的学术论文。该论文主要围绕高比表面积的3YSZ（氧化钇稳定氧化锆）粉体在注射成型过程中的工艺参数优化及其对最终制品力学性能的影响进行深入探讨。3YSZ作为一种重要的结构陶瓷材料，广泛应用于航空航天、生物医学和能源等领域，因其优异的力学性能、热稳定性和化学稳定性而备受关注。

在该论文中，作者首先介绍了3YSZ粉体的基本特性，包括其晶体结构、粒径分布以及表面能等关键参数。由于高比表面积的粉体具有更高的活性和更优的烧结性能，因此被选作研究对象。然而，高比表面积也带来了粉体在注射成型过程中容易团聚、流动性差等问题，这给成型工艺提出了更高的要求。

为了克服这些挑战，论文重点研究了注射成型工艺中的关键参数，如料浆的粘度、固含量、模具温度、注射压力以及脱脂和烧结制度等。通过系统实验，作者分析了不同参数组合对制品成型质量的影响，并利用正交试验设计方法对工艺参数进行了优化。结果表明，合理的料浆配方和精确的工艺控制能够显著提高制品的致密度和均匀性。

此外，论文还详细讨论了注射成型后制品的微观结构与力学性能之间的关系。通过对样品进行X射线衍射（XRD）、扫描电子显微镜（SEM）和透射电子显微镜（TEM）等测试手段，研究了不同工艺条件下晶粒生长情况和相变行为。结果发现，优化后的工艺参数可以有效抑制二次相的析出，从而改善材料的力学性能。

在力学性能测试方面，论文采用了维氏硬度、抗弯强度和断裂韧性等指标对制品进行了评估。实验结果显示，经过工艺优化后的3YSZ制品在各项力学性能指标上均优于未优化的样品。特别是断裂韧性得到了明显提升，这对于提高材料在复杂应力条件下的服役寿命具有重要意义。

该论文不仅为高比表面积3YSZ粉体的注射成型提供了理论依据和技术支持，也为相关陶瓷材料的制备工艺优化提供了参考。研究结果对于推动高性能陶瓷材料在实际工程中的应用具有重要价值。

综上所述，《高比表面积3YSZ粉体注射成型工艺参数优化及制品力学性能》是一篇具有较高学术价值和实用意义的研究论文。它通过系统的实验设计和深入的分析，揭示了注射成型工艺参数对3YSZ制品性能的重要影响，为后续研究和工业生产提供了宝贵的指导。
