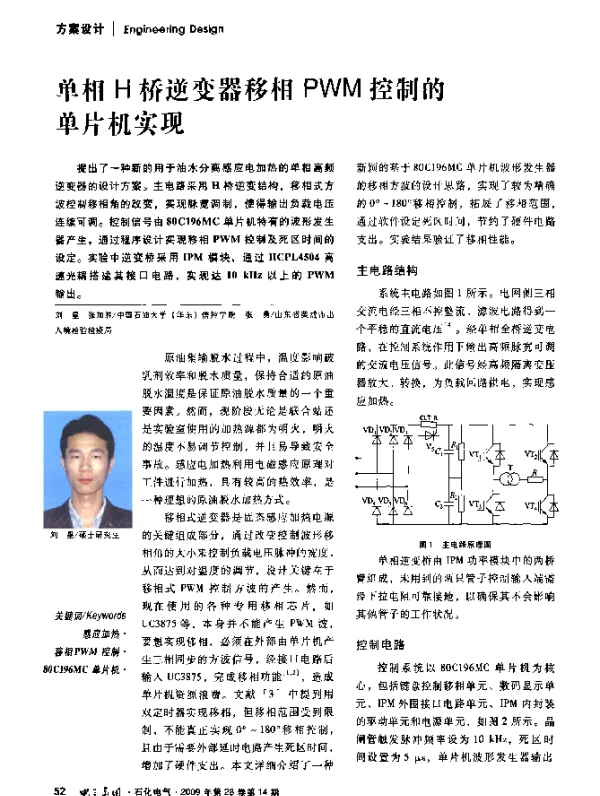

单相H桥逆变器移相PWM控制的单片机实现

《单相H桥逆变器移相PWM控制的单片机实现》是一篇关于电力电子变换技术的研究论文，主要探讨了如何利用单片机实现对单相H桥逆变器的移相PWM控制。该论文针对现代电力电子系统中常见的逆变器控制问题，提出了一种基于单片机的高效、低成本的控制方案，具有重要的理论意义和实际应用价值。

在电力电子领域，逆变器是将直流电转换为交流电的关键设备，广泛应用于不间断电源（UPS）、太阳能逆变器、电动汽车驱动系统等领域。其中，H桥结构因其简单、可靠的特点被广泛应用。而PWM（脉宽调制）技术作为逆变器控制的核心方法，能够有效调节输出电压的幅值和频率，提高系统的效率和稳定性。论文中提到的移相PWM控制是一种特殊的PWM技术，通过调整两个桥臂开关管的导通时间差来实现输出波形的调节，相较于传统的SPWM控制方式，其具有更低的谐波含量和更高的效率。

论文首先介绍了单相H桥逆变器的基本工作原理，包括电路结构、开关状态以及输出波形的形成过程。随后，详细阐述了移相PWM控制的理论基础，分析了其在不同负载条件下的性能表现，并与传统PWM控制方法进行了对比。研究结果表明，移相PWM控制不仅能够有效降低输出电压的谐波失真，还能显著提高系统的动态响应能力。

为了实现移相PWM控制，论文提出了基于单片机的控制系统设计。单片机作为一种集成度高、功能强大的嵌入式控制器，能够实时处理复杂的控制算法，并精确生成所需的PWM信号。论文中选用的是常见的8位或32位单片机，如ATmega系列或STM32系列，这些芯片具备丰富的外设资源和较强的计算能力，能够满足高性能控制的需求。同时，论文还讨论了单片机程序的设计思路，包括PWM信号的生成、占空比的调节、死区时间的设置等关键环节。

在硬件设计方面，论文详细描述了H桥逆变器的主电路结构，包括功率开关管的选择、驱动电路的设计以及保护电路的配置。功率开关管通常采用MOSFET或IGBT，它们具有低导通电阻和快速开关特性，适合高频PWM控制。驱动电路则负责将单片机输出的PWM信号转换为能够驱动功率器件的高压、大电流信号，同时起到隔离和保护的作用。此外，论文还介绍了过流、过压、温度等保护机制，以确保系统的安全运行。

软件部分是论文的重点内容之一，涵盖了PWM控制算法的实现、参数的优化以及系统的调试过程。论文中提到，移相PWM控制需要精确控制两个桥臂之间的相位差，因此在程序中需要设置合理的定时器参数，并根据负载变化动态调整控制策略。此外，为了提高系统的抗干扰能力和稳定性，论文还引入了数字滤波、软启动等技术手段。

实验部分验证了论文所提出的控制方案的有效性。通过搭建实验平台，对不同负载条件下的输出电压、电流波形以及效率进行了测试。实验结果表明，采用移相PWM控制的H桥逆变器在各种工况下均表现出良好的性能，输出波形稳定，谐波含量低，系统效率高。同时，单片机控制方案也展现出良好的实时性和可靠性。

综上所述，《单相H桥逆变器移相PWM控制的单片机实现》是一篇具有较高实用价值的论文，它不仅深入探讨了移相PWM控制的理论基础，还提供了可行的硬件和软件设计方案，为电力电子领域的研究和工程实践提供了重要的参考依据。
