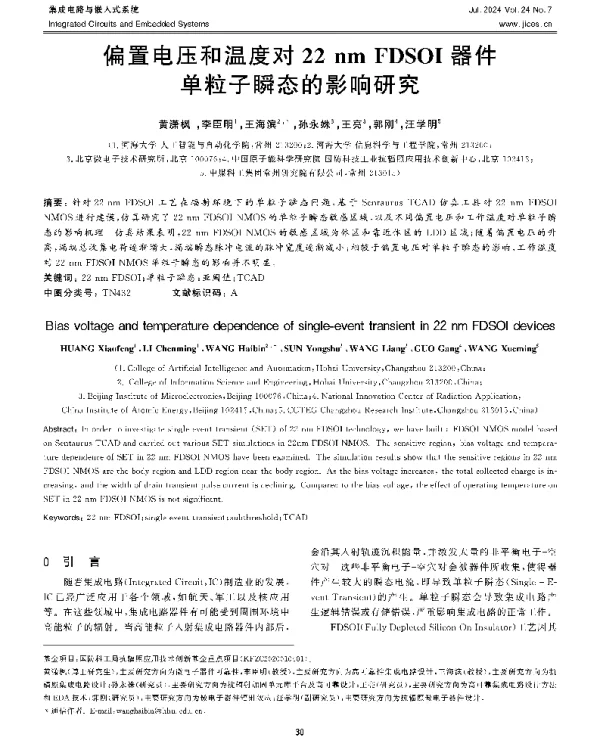

偏置电压和温度对22 nm FDSOI器件单粒子瞬态的影响研究

《偏置电压和温度对22 nm FDSOI器件单粒子瞬态的影响研究》是一篇探讨半导体器件在高能粒子照射下行为的论文。该研究聚焦于22纳米全耗尽绝缘体上硅（FDSOI）技术，分析了在不同偏置电压和温度条件下，单粒子瞬态（SET）现象的表现及其影响因素。论文旨在为高性能、低功耗集成电路设计提供理论支持，特别是在空间应用和高可靠性系统中。

随着半导体技术的发展，芯片尺寸不断缩小，使得器件对单粒子效应更加敏感。单粒子瞬态是指高能粒子（如宇宙射线或粒子加速器产生的粒子）撞击半导体器件时，导致局部电荷积累并引发短暂的电流脉冲的现象。这种瞬态可能影响电路的正常运行，甚至导致数据错误或系统崩溃。因此，研究SET现象对于提升芯片的抗辐射能力至关重要。

在本文中，作者采用22纳米FDSOI工艺进行实验，通过改变偏置电压和工作温度，观察SET的发生频率、持续时间以及幅度的变化。实验结果表明，偏置电压的升高会显著增加SET的幅度，但同时也可能减少其发生概率。这主要是因为较高的偏置电压能够加快载流子的迁移速度，从而减少电荷在沟道中的积累时间。

另一方面，温度对SET的影响则表现出不同的特性。随着温度的升高，器件内部的载流子迁移率降低，可能导致SET的幅度减小。然而，在某些情况下，高温也可能增加器件的热噪声，进而影响SET的检测和识别。因此，温度与偏置电压之间存在复杂的相互作用，需要在实际应用中综合考虑。

此外，论文还讨论了FDSOI器件相较于传统CMOS器件的优势。由于FDSOI具有更薄的氧化层和更优的静电控制能力，它能够有效抑制短沟道效应，并提高器件的抗辐射性能。这使得FDSOI成为未来高性能电子设备的重要选择之一。

在实验方法方面，作者采用了先进的测试平台和精确的测量仪器，以确保数据的准确性和可靠性。通过对多个样品进行多次重复实验，研究人员验证了结果的一致性，并进一步确认了偏置电压和温度对SET行为的影响趋势。

论文的研究成果不仅有助于深入理解FDSOI器件在极端环境下的表现，也为未来的抗辐射设计提供了重要的参考依据。例如，在航天、核能等高风险领域，如何优化器件的工作条件以降低SET的影响，是一个亟待解决的问题。

同时，该研究也揭示了当前半导体器件在面对单粒子效应时的局限性。尽管FDSOI技术在一定程度上提高了器件的稳定性，但在高能粒子密集的环境下，仍需结合其他防护措施，如冗余设计、屏蔽材料和软件纠错机制，以实现更高的系统可靠性。

综上所述，《偏置电压和温度对22 nm FDSOI器件单粒子瞬态的影响研究》是一篇具有重要学术价值和实际应用意义的论文。它不仅深化了对SET现象的理解，也为下一代半导体器件的设计和优化提供了宝贵的理论支持和技术指导。
