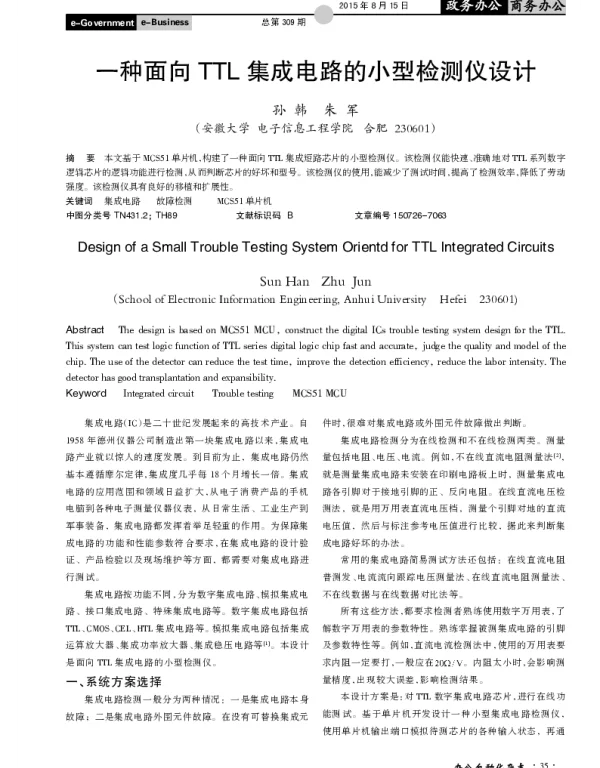

一种面向TTL集成电路的小型检测仪设计

《一种面向TTL集成电路的小型检测仪设计》是一篇关于电子测试技术的论文，旨在为TTL（晶体管-晶体管逻辑）集成电路提供一种高效、便携的检测方法。随着数字电路在现代电子系统中的广泛应用，TTL集成电路作为基础元件之一，其性能和稳定性直接影响整个系统的运行效果。因此，针对TTL集成电路的快速检测与故障诊断成为电子工程领域的重要课题。

本文首先介绍了TTL集成电路的基本原理和工作特性。TTL集成电路以其高速、低功耗和良好的抗干扰能力著称，广泛应用于计算机、通信设备以及工业控制系统中。然而，由于制造工艺、环境因素或使用不当等原因，TTL集成电路可能出现短路、断路、参数漂移等故障，影响系统正常运行。因此，开发一种能够快速准确检测TTL集成电路状态的工具具有重要意义。

为了满足实际应用的需求，本文提出了一种小型检测仪的设计方案。该检测仪采用模块化设计理念，集成了信号发生、电压检测、逻辑分析等功能模块，能够对TTL集成电路进行多方面的测试。设计过程中，作者充分考虑了仪器的体积、功耗以及操作便捷性，使得检测仪具备良好的便携性和实用性。

在硬件设计方面，检测仪的核心部分包括微控制器、信号发生器和测量电路。微控制器负责控制整个检测流程，并处理采集到的数据。信号发生器用于向被测TTL集成电路输入标准测试信号，以验证其逻辑功能是否正常。测量电路则通过电压检测和电流监测来判断集成电路的工作状态。

软件设计方面，检测仪采用了嵌入式操作系统，实现了对检测过程的自动化控制。用户可以通过简单的界面设置测试参数，如输入信号频率、电压范围等，系统会自动完成测试并输出结果。此外，软件还具备数据存储和分析功能，可以记录历史测试数据，便于后续分析和故障排查。

实验部分验证了该检测仪的实际性能。通过对比传统测试方法，检测仪在测试速度、精度和操作便捷性方面均表现出优势。同时，实验还表明，该检测仪能够有效识别TTL集成电路的常见故障类型，如输入输出端口异常、逻辑门失效等。

论文最后总结了设计的优点，并提出了进一步优化的方向。当前的检测仪虽然已经具备较高的实用价值，但在检测范围和兼容性方面仍有提升空间。未来的研究可以考虑扩展检测仪的功能，使其适用于更多类型的集成电路，或者引入人工智能算法以提高故障诊断的智能化水平。

总之，《一种面向TTL集成电路的小型检测仪设计》为TTL集成电路的检测提供了创新性的解决方案，不仅提升了测试效率，也为电子工程领域的实践应用提供了有力支持。该论文对于相关领域的研究人员和技术人员具有重要的参考价值。
