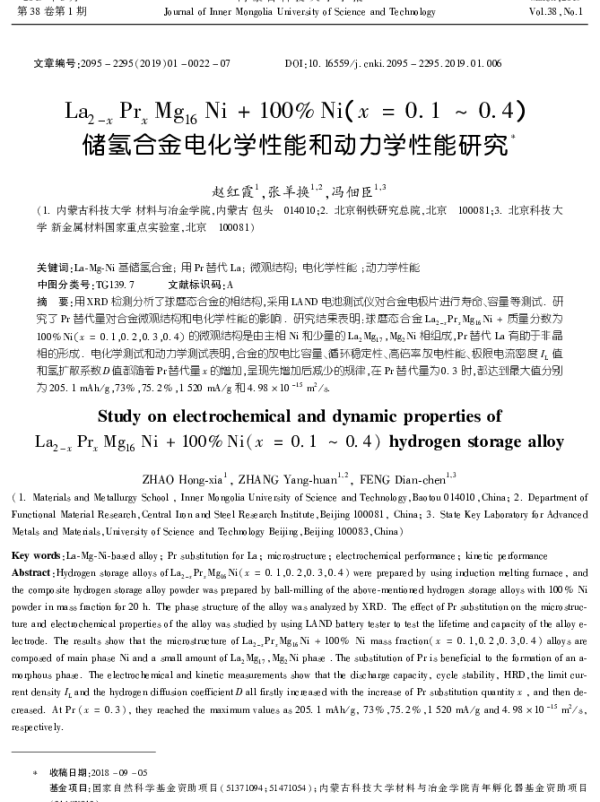

La2-x Prx Mg16 Ni+100％Ni(x=0.1～0.4) 储氢合金电化学性能和动力学性能研究

《La2-x Prx Mg16 Ni+100％Ni(x=0.1～0.4) 储氢合金电化学性能和动力学性能研究》是一篇关于储氢材料性能研究的学术论文。该论文主要探讨了不同掺杂比例的稀土元素Pr对La-Mg-Ni系储氢合金电化学性能和动力学性能的影响。研究对象为La2-x Prx Mg16 Ni（其中x=0.1～0.4）合金，通过实验分析其在充放电过程中的表现，旨在寻找具有优良储氢能力的材料体系。

储氢合金因其在氢能源领域的广泛应用而备受关注。这类材料能够可逆地吸收和释放氢气，是燃料电池、氢气储存和传输系统的重要组成部分。La-Mg-Ni系合金由于其较高的储氢容量和良好的循环稳定性，成为研究的重点之一。然而，该类合金在实际应用中仍存在一些问题，如吸放氢速率较慢、循环寿命有限等。因此，研究人员尝试通过掺杂其他元素来改善其性能。

本论文的研究对象是在La-Mg-Ni合金中引入Pr元素进行掺杂。Pr作为稀土元素，具有独特的电子结构和物理化学性质，能够改变合金的晶体结构和电子特性，从而影响其储氢性能。论文通过X射线衍射（XRD）分析了合金的物相组成，确认了其主相为LaNi3型结构，并且随着Pr含量的增加，合金的晶格参数发生变化，表明Pr的掺杂改变了合金的微观结构。

在电化学性能方面，论文通过恒流充放电测试、循环伏安法和交流阻抗谱等手段对合金的储氢容量、放电平台电压以及循环稳定性进行了评估。结果表明，随着Pr含量的增加，合金的放电容量先增大后减小，在x=0.2时达到最大值。这说明适量的Pr掺杂可以优化合金的储氢性能，但过量的Pr可能会影响其结构稳定性，导致性能下降。

此外，论文还研究了合金的动力学性能，包括吸氢速率和放氢速率。通过测量不同温度下的吸放氢速率，发现Pr的掺杂显著提高了合金的吸放氢动力学性能。特别是在高温条件下，Pr的加入降低了氢原子在合金中的扩散能垒，使得氢气的吸附和释放更加迅速。这一结果对于提高储氢系统的响应速度和工作效率具有重要意义。

在循环稳定性方面，论文通过多次充放电循环测试，评估了合金在长期使用中的性能变化。结果显示，随着Pr含量的增加，合金的循环稳定性有所提升，尤其是在x=0.3时表现出最佳的循环性能。这表明Pr的掺杂有助于增强合金的结构稳定性和抗疲劳能力，延长其使用寿命。

综上所述，《La2-x Prx Mg16 Ni+100％Ni(x=0.1～0.4) 储氢合金电化学性能和动力学性能研究》这篇论文通过对不同Pr掺杂比例的La-Mg-Ni系合金进行系统研究，揭示了Pr元素对储氢性能的影响机制。研究结果表明，适量的Pr掺杂可以显著改善合金的电化学性能和动力学性能，为开发高性能储氢材料提供了理论依据和技术支持。

该研究不仅为储氢材料的优化设计提供了新的思路，也为氢能源技术的发展奠定了基础。未来的研究可以进一步探索Pr与其他元素的协同作用，以开发出更具实用价值的储氢材料体系。
