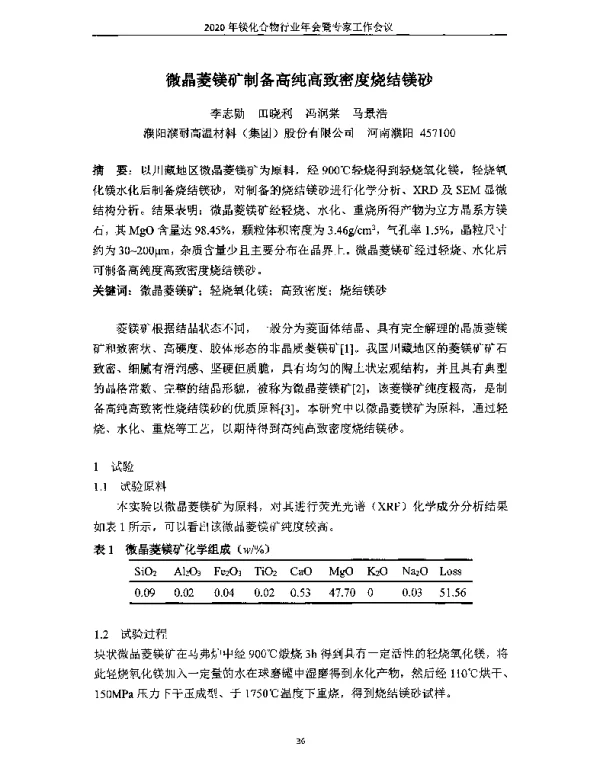

微晶菱镁矿制备高纯高致密度烧结镁砂

《微晶菱镁矿制备高纯高致密度烧结镁砂》是一篇关于镁砂制备技术的研究论文，主要探讨了如何利用微晶菱镁矿作为原料，通过特定的工艺流程，制备出高纯度和高致密度的烧结镁砂。该研究对于提升镁砂产品的性能、优化生产工艺以及推动相关工业的发展具有重要意义。

镁砂是一种重要的耐火材料，广泛应用于钢铁、有色金属冶炼、玻璃制造等领域。其主要成分是氧化镁（MgO），具有良好的耐高温性能和化学稳定性。然而，传统的镁砂制备方法往往存在纯度不高、致密度低等问题，影响了其在高端领域的应用。因此，寻找一种高效的制备方法成为当前研究的重点。

本文以微晶菱镁矿为原料，研究了其在高温煅烧过程中的物理化学变化。微晶菱镁矿是一种天然矿物，含有较高的MgO含量，且杂质较少，具有良好的煅烧性能。通过对微晶菱镁矿进行粉碎、筛分、配料等预处理步骤，可以有效提高原料的均匀性和反应活性。

在烧结过程中，温度控制是关键因素之一。研究发现，随着煅烧温度的升高，微晶菱镁矿中的碳酸盐分解更加完全，MgO的生成量增加，同时颗粒之间的结合力增强，从而提高了烧结镁砂的致密度。此外，适当的保温时间和冷却速率也对最终产品的性能有显著影响。

为了进一步提高镁砂的纯度，研究还采用了多种提纯手段，如浮选、磁选、酸洗等。这些方法能够有效去除微晶菱镁矿中的铁、硅、铝等杂质元素，从而获得更高纯度的MgO。实验结果表明，经过提纯后的原料在高温下煅烧后，得到的镁砂纯度可达到98%以上，远高于传统方法所获得的产品。

在微观结构分析方面，研究采用扫描电子显微镜（SEM）和X射线衍射（XRD）等技术，对烧结镁砂的显微结构进行了表征。结果表明，高纯度的微晶菱镁矿在高温下形成了细小而均匀的晶体结构，晶粒之间结合紧密，孔隙率较低，从而表现出优异的致密度和机械强度。

此外，研究还对烧结镁砂的物理性能进行了测试，包括体积密度、气孔率、抗折强度和热震稳定性等。实验数据表明，该方法制备的镁砂具有较高的体积密度（可达3.4 g/cm³以上）、较低的气孔率（小于2%）以及良好的抗折强度（超过100 MPa）。这些性能指标均优于传统方法所生产的镁砂，显示出其在实际应用中的优势。

在工业应用方面，高纯高致密度的烧结镁砂可用于制造高性能的耐火材料，如炉衬砖、坩埚等。由于其优异的耐高温性能和化学稳定性，能够在极端条件下保持结构完整，延长使用寿命，降低生产成本。同时，该技术的应用也有助于减少资源浪费，提高能源利用效率。

综上所述，《微晶菱镁矿制备高纯高致密度烧结镁砂》这篇论文系统地研究了微晶菱镁矿作为原料制备镁砂的工艺流程和关键技术。通过优化原料处理、煅烧条件和提纯工艺，成功获得了高纯度和高致密度的烧结镁砂，为相关行业提供了新的技术路径和理论支持。未来，随着对镁砂性能要求的不断提高，该技术有望在更多领域得到推广应用。
