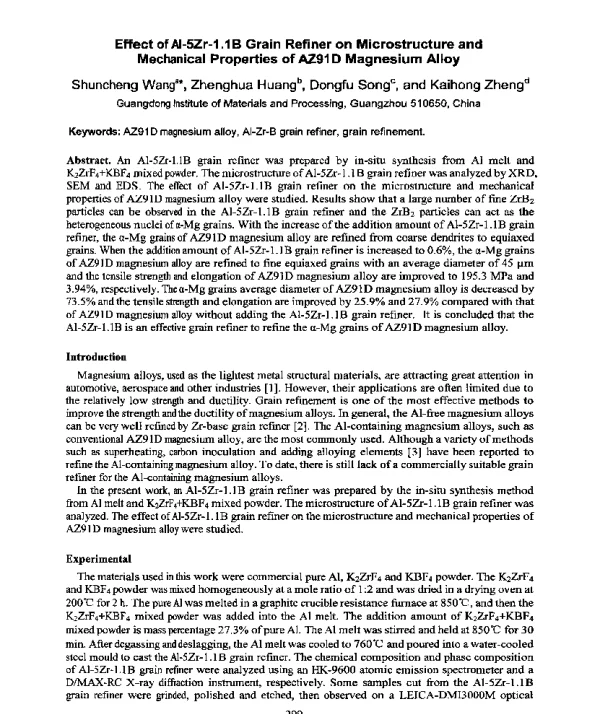

EffectofAl-5Zr-1.1BGrainRefineronMicrostructureandMechanicalPropertiesofAZ91DMagnesiumAlloy

《Effect of Al-5Zr-1.1B Grain Refiner on Microstructure and Mechanical Properties of AZ91D Magnesium Alloy》是一篇研究镁合金AZ91D在添加Al-5Zr-1.1B晶粒细化剂后的微观结构和力学性能变化的论文。该研究对于提高镁合金的工程应用价值具有重要意义，因为镁合金以其轻质、高比强度和良好的铸造性能被广泛应用于航空航天、汽车制造以及电子设备等领域。

镁合金AZ91D是一种常见的商用镁合金，因其良好的综合性能而被广泛应用。然而，由于其铸造过程中容易形成粗大的晶粒结构，导致材料的力学性能下降，尤其是在室温下的延展性和抗拉强度方面表现不佳。因此，通过晶粒细化来改善其组织结构成为提升性能的重要手段。

本文的研究重点在于评估Al-5Zr-1.1B晶粒细化剂对AZ91D镁合金显微组织的影响。实验中，研究人员采用不同的添加比例，并通过金相分析、扫描电子显微镜（SEM）和X射线衍射（XRD）等技术手段对试样的微观结构进行表征。结果表明，加入Al-5Zr-1.1B后，镁合金的晶粒尺寸显著减小，晶界数量增加，这有助于提高材料的力学性能。

除了对微观结构的影响，论文还探讨了Al-5Zr-1.1B对AZ91D镁合金力学性能的具体影响。通过对试样进行拉伸试验、硬度测试和冲击韧性测试，研究人员发现，随着晶粒尺寸的减小，材料的抗拉强度、屈服强度以及硬度均有明显提高。此外，冲击韧性也有所改善，说明晶粒细化不仅提高了材料的强度，还增强了其韧性。

在讨论部分，作者指出Al-5Zr-1.1B作为晶粒细化剂，其作用机制可能与其中的Zr和B元素有关。Zr能够促进形核，而B则有助于形成稳定的化合物，从而抑制晶粒的生长。这种协同效应使得Al-5Zr-1.1B在镁合金中的应用效果优于传统的钛基或锆基细化剂。

此外，论文还对比了不同添加量对性能的影响。研究发现，在一定范围内，随着Al-5Zr-1.1B添加量的增加，晶粒细化效果越显著，力学性能也相应提升。但当添加量超过一定阈值时，反而可能导致非平衡相的析出，从而对性能产生负面影响。因此，选择合适的添加量是优化镁合金性能的关键。

在实际应用方面，该研究为镁合金的工业生产提供了理论依据和技术支持。通过合理控制Al-5Zr-1.1B的添加比例，可以有效改善AZ91D镁合金的组织结构，进而提高其在复杂工况下的使用性能。这对于推动镁合金在高端制造业中的应用具有重要意义。

综上所述，《Effect of Al-5Zr-1.1B Grain Refiner on Microstructure and Mechanical Properties of AZ91D Magnesium Alloy》这篇论文系统地研究了Al-5Zr-1.1B晶粒细化剂对AZ91D镁合金的影响，揭示了其在微观结构和力学性能方面的积极作用。研究成果不仅丰富了镁合金研究的理论体系，也为实际生产中的工艺优化提供了科学依据。
