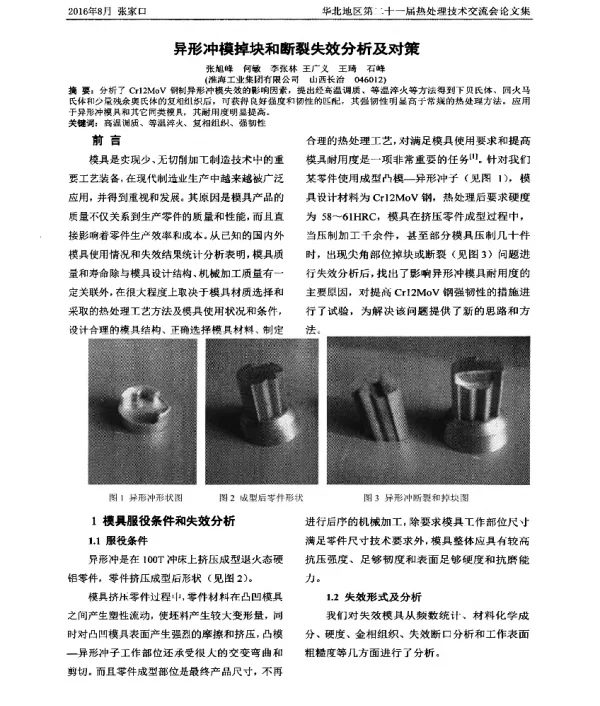

异形冲模掉块和断裂失效分析及对策

《异形冲模掉块和断裂失效分析及对策》是一篇关于模具在使用过程中出现的常见失效问题的研究论文。该论文主要针对异形冲模在生产过程中的掉块和断裂现象进行深入分析，探讨其成因并提出相应的解决对策，为提高模具使用寿命和产品质量提供了理论依据和技术支持。

异形冲模因其结构复杂、形状特殊，在冲压加工中承担着重要的作用。然而，由于材料性能、设计缺陷、制造工艺以及使用条件等多种因素的影响，异形冲模在实际应用中常出现掉块和断裂等失效现象，严重影响了生产效率和产品质量。因此，对这类失效问题进行系统研究具有重要意义。

论文首先从材料性能方面入手，分析了异形冲模在使用过程中可能遇到的材料疲劳、裂纹扩展等问题。通过对不同材料的力学性能对比，发现材料的选择对模具的抗疲劳性能和耐磨性有直接影响。同时，论文还指出，材料内部的夹杂物、气孔等缺陷也会成为裂纹萌生的起点，进而导致模具的早期失效。

其次，论文探讨了模具设计方面的因素。异形冲模的结构设计不合理，例如应力集中区域过多或截面变化过于剧烈，都会导致局部受力不均，从而引发掉块或断裂。此外，模具的热处理工艺不当，如淬火温度过高或回火不足，也会影响模具的硬度和韧性，降低其使用寿命。

在制造工艺方面，论文分析了加工精度和表面质量对模具性能的影响。如果模具在加工过程中存在表面粗糙度超标、加工硬化或残余应力过大等问题，将直接影响模具的使用性能。特别是对于异形冲模而言，复杂的几何形状使得加工难度增加，更容易产生表面缺陷，从而加速模具的失效进程。

论文还结合实际案例，分析了几种典型的异形冲模失效情况。通过对失效部位的金相分析、扫描电镜观察和力学性能测试，确认了失效的主要原因，并提出了针对性的改进措施。例如，通过优化模具的结构设计，减少应力集中；采用更合适的材料，并改善热处理工艺，以提高模具的综合性能。

针对上述问题，论文提出了多项有效的对策。首先，建议在模具设计阶段充分考虑受力分布，合理设置加强筋和过渡圆角，以降低应力集中程度。其次，推荐选用高强韧性的合金钢作为模具材料，并结合合理的热处理工艺，以提升模具的耐磨性和抗疲劳性能。此外，论文还强调了加工工艺的重要性，建议采用先进的加工技术，如数控加工和电火花加工，以确保模具的加工精度和表面质量。

最后，论文总结了异形冲模掉块和断裂失效的原因，并提出了系统的解决方案。通过优化材料选择、改进设计方法、提升制造工艺水平，可以有效延长模具的使用寿命，提高生产效率和产品质量。该研究不仅为模具行业提供了宝贵的理论指导，也为相关企业提供了实用的技术参考。
