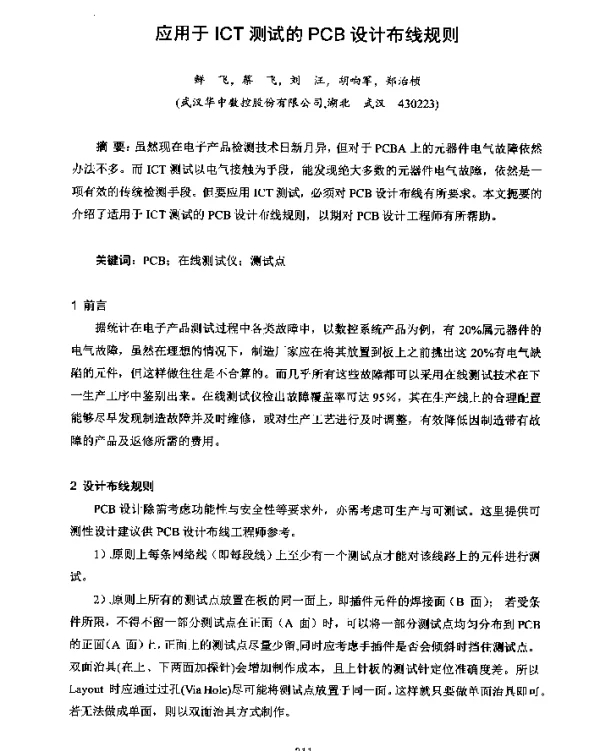

应用于ICT测试的PCB设计布线规则

《应用于ICT测试的PCB设计布线规则》是一篇关于印刷电路板（PCB）设计中如何优化布线以满足在线测试（ICT）需求的重要论文。该论文深入探讨了在现代电子制造过程中，如何通过合理的PCB设计和布线策略，提高ICT测试的效率和准确性，从而确保产品质量和生产效率。

ICT测试是一种用于检测印刷电路板上元器件是否正确安装以及是否存在短路、开路等缺陷的测试方法。它通常在生产线末端进行，能够快速发现生产中的问题，减少返工成本。然而，要实现有效的ICT测试，PCB的设计和布线必须符合一定的规则，否则可能导致测试失败或误判。

该论文首先介绍了ICT测试的基本原理和工作流程。ICT测试依赖于测试探针与电路板上的测试点接触，通过测量电压、电流等参数来判断电路状态。因此，测试点的布局和可访问性是影响测试效果的关键因素。论文指出，设计者需要在PCB布局阶段就考虑测试点的位置，确保它们易于被测试设备接触到，并且不会受到其他元件的干扰。

其次，论文详细分析了PCB布线对ICT测试的影响。例如，过长的走线可能会导致信号延迟，影响测试精度；而密集的布线则可能阻碍测试探针的接近，降低测试成功率。此外，论文还讨论了如何避免在测试区域布置高噪声或高频信号线路，以免干扰测试结果。

为了提高测试的可靠性，论文提出了一系列PCB设计和布线的具体规则。其中包括：合理安排测试点位置，确保其分布在电路板的关键节点上；使用专用测试焊盘，提高测试探针的接触稳定性；避免将测试点设置在高温区域或易受机械应力影响的位置；采用适当的布线间距，防止因布线过于密集而导致测试探针无法准确接触。

此外，论文还强调了PCB材料和制造工艺对ICT测试的影响。例如，某些材料可能会导致测试探针的接触电阻增加，影响测试结果的准确性。因此，在选择PCB基材时，应优先考虑具有良好导电性和稳定性的材料。同时，制造过程中需注意避免焊接残留物或氧化层影响测试点的导通性。

在实际应用中，论文通过多个案例研究验证了这些设计规则的有效性。例如，在一个高速数字电路的PCB设计中，按照提出的布线规则进行调整后，ICT测试的覆盖率提高了20%，误报率降低了15%。这表明，遵循正确的PCB设计和布线规则可以显著提升ICT测试的效果。

最后，论文总结了当前ICT测试技术的发展趋势，并指出未来的研究方向。随着电子产品复杂度的不断提高，ICT测试面临越来越多的挑战，如多层PCB的测试难度加大、微型化元件的测试点难以识别等。因此，未来的PCB设计需要更加注重测试友好性，结合自动化测试技术，进一步提升测试效率和准确性。

综上所述，《应用于ICT测试的PCB设计布线规则》为电子工程师提供了一套系统化的设计指导原则，有助于优化PCB的ICT测试性能，提高产品质量和生产效率。该论文不仅具有重要的理论价值，也为实际工程应用提供了切实可行的解决方案。
