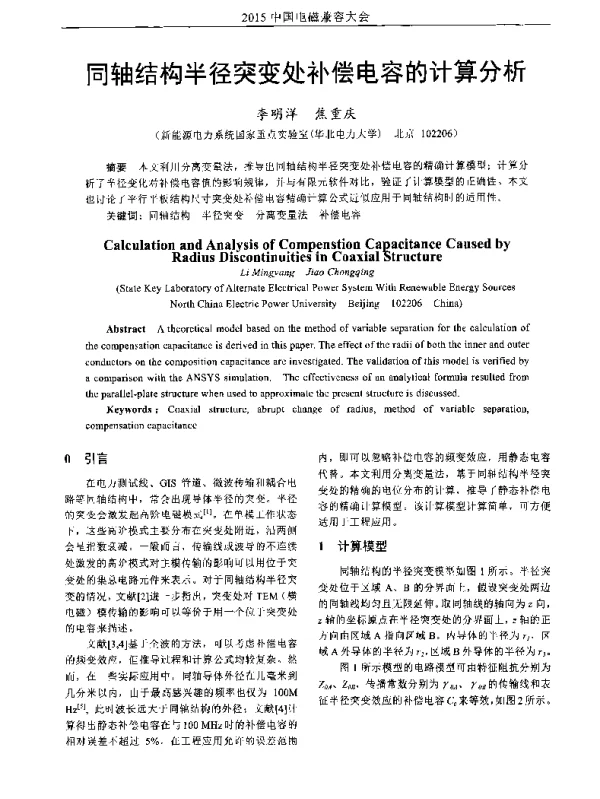

同轴结构半径突变处补偿电容的计算分析

《同轴结构半径突变处补偿电容的计算分析》是一篇关于电磁场理论与微波工程领域的研究论文。该论文主要探讨了在同轴传输线中，当导体半径发生突变时，如何通过计算和分析来确定补偿电容的数值，从而优化传输线的性能。同轴结构因其良好的屏蔽特性、低损耗以及高带宽等优点，在通信系统、雷达设备以及高频电子器件中得到了广泛应用。然而，在实际应用过程中，由于制造工艺或设计需求，常常需要对同轴结构进行局部修改，如半径的突变。这种结构变化会导致电磁场分布发生变化，进而影响传输线的阻抗匹配和信号传输质量。

论文首先回顾了同轴结构的基本理论，包括其电磁场分布、特征阻抗计算方法以及传输线的等效电路模型。在此基础上，作者引入了半径突变的概念，并分析了突变处可能产生的电场畸变和电容效应。由于半径的变化会改变电场强度的分布，导致电荷密度发生变化，从而产生额外的电容效应。这种电容被称为“补偿电容”，它能够部分抵消因结构突变引起的阻抗不匹配问题。

为了准确计算补偿电容的数值，论文提出了一种基于有限元法（FEM）的数值模拟方法。该方法通过建立同轴结构的三维模型，利用电磁场仿真软件对不同半径突变情况下的电场分布进行求解。通过对电场强度的积分，可以得到突变处的电荷分布，进而计算出相应的电容值。此外，论文还采用了解析方法进行对比分析，以验证数值计算结果的准确性。

在实验验证方面，论文设计并制作了多个不同半径比的同轴结构样品，通过矢量网络分析仪测量了其S参数，并与理论计算结果进行了比较。实验结果表明，补偿电容的存在确实能够有效改善传输线的阻抗匹配特性，特别是在高频段表现更为明显。同时，论文还讨论了不同半径比对补偿电容的影响，发现随着半径比的增大，补偿电容的值也会相应增加，但增幅逐渐趋于平缓。

除了理论分析和实验验证外，论文还探讨了补偿电容在实际工程中的应用价值。例如，在微波集成电路中，可以通过在特定位置引入补偿电容来实现更精确的阻抗匹配，提高系统的稳定性和传输效率。此外，在天线设计中，合理的补偿电容设置也可以改善天线的辐射特性，增强信号的接收与发射能力。

论文还指出了当前研究中存在的局限性。例如，目前的计算方法主要适用于理想化的同轴结构，而在实际工程中，材料的非理想性、加工误差以及环境因素等都可能对补偿电容的计算结果产生影响。因此，未来的研究可以进一步考虑这些实际因素，以提高计算模型的精度和适用性。

总体而言，《同轴结构半径突变处补偿电容的计算分析》为同轴传输线的设计与优化提供了一个重要的理论基础和技术支持。通过对补偿电容的深入研究，不仅有助于提高微波系统的性能，也为相关领域的工程实践提供了科学依据。该论文的发表对于推动电磁场理论的发展以及促进微波技术的应用具有重要意义。
