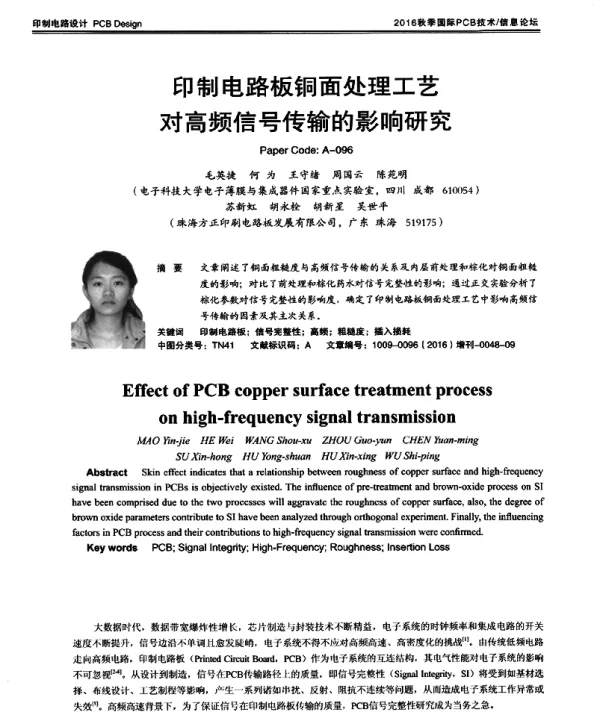

印制电路板铜面处理工艺对高频信号传输的影响研究

《印制电路板铜面处理工艺对高频信号传输的影响研究》是一篇探讨印制电路板（PCB）制造过程中铜面处理工艺对高频信号传输性能影响的学术论文。该论文针对当前电子设备向高频、高速发展的趋势，分析了不同铜面处理工艺对信号完整性、阻抗匹配以及电磁干扰等方面的影响，具有重要的理论和实践意义。

在现代电子技术中，高频信号的应用日益广泛，如5G通信、雷达系统、射频识别（RFID）等。这些应用对PCB的电气性能提出了更高的要求。而铜面处理作为PCB制造中的关键环节，直接影响着导电层的表面状态，进而影响信号的传输质量。因此，研究铜面处理工艺对高频信号传输的影响，对于提升PCB性能具有重要意义。

论文首先介绍了铜面处理的基本概念和常见工艺，包括化学镀铜、电解镀铜、微蚀刻、抗氧化处理等。这些工艺的不同特点决定了铜面的粗糙度、平整度以及氧化层的形成情况。例如，化学镀铜能够提供均匀的镀层，但可能因工艺控制不当导致表面不均；而电解镀铜则可以通过调节电流密度来优化镀层质量。

接着，论文通过实验手段，对比分析了不同铜面处理工艺对高频信号传输特性的影响。实验采用了高频测试平台，测量了不同处理工艺下的插入损耗、回波损耗以及相位延迟等参数。结果表明，铜面处理工艺对信号的传输损耗有显著影响。例如，表面粗糙度过高的铜面会导致信号在传输过程中产生更多的散射和反射，从而增加插入损耗；而氧化层的存在可能会改变导体的表面阻抗，影响信号的完整性。

此外，论文还讨论了铜面处理工艺与PCB材料之间的相互作用。不同的基材（如FR-4、陶瓷基板、聚酰亚胺等）对铜面处理的适应性各不相同。某些高介电常数材料可能需要更精细的铜面处理以保证良好的信号传输性能。同时，论文指出，铜面处理工艺的选择应结合具体的高频应用场景，以达到最佳的性能平衡。

在实际应用中，高频PCB的设计和制造需要综合考虑多个因素，包括铜面处理工艺、线路布局、阻抗控制以及电磁兼容性等。论文提出，在设计阶段应充分评估铜面处理对信号传输的影响，并在制造过程中严格控制工艺参数，以确保最终产品的性能符合设计要求。

最后，论文总结了铜面处理工艺对高频信号传输的重要影响，并指出了未来研究的方向。例如，可以进一步探索新型铜面处理技术，如纳米涂层、激光处理等，以提高高频信号的传输效率。同时，也可以结合仿真软件进行更精确的预测和优化，为高频PCB的设计和制造提供理论支持。

综上所述，《印制电路板铜面处理工艺对高频信号传输的影响研究》是一篇具有较高参考价值的学术论文，不仅深入分析了铜面处理工艺对高频信号传输的影响机制，还为实际工程应用提供了理论依据和技术指导。随着高频电子技术的不断发展，此类研究将具有更加广阔的应用前景。
