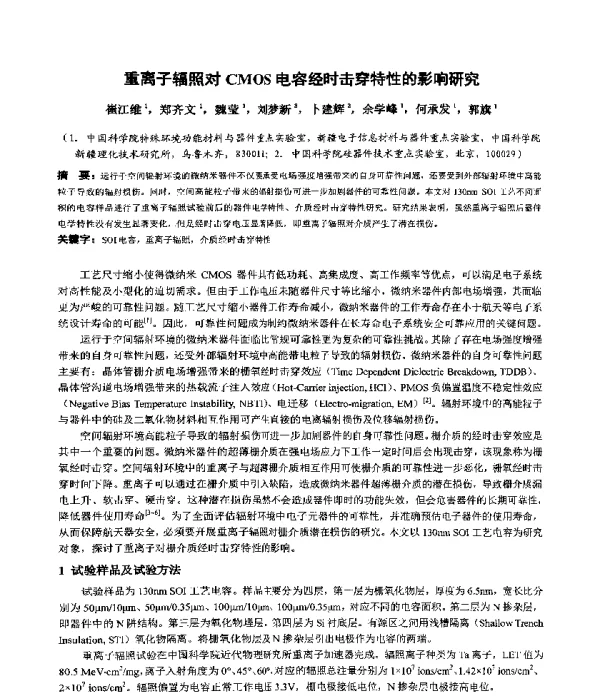

重离子辐照对CMOS电容经时击穿特性的影响研究

《重离子辐照对CMOS电容经时击穿特性的影响研究》是一篇探讨半导体器件在高能粒子辐射环境下性能变化的学术论文。该研究聚焦于CMOS（互补金属氧化物半导体）电容器在受到重离子辐照后，其经时击穿特性的变化规律。随着集成电路技术的发展，电子器件在航天、核能等极端环境中的应用日益广泛，而这些环境中存在的高能粒子如质子、α粒子和重离子等，会对器件的可靠性造成严重影响。因此，研究重离子辐照对CMOS电容器性能的影响具有重要的理论和实际意义。

CMOS电容器是现代集成电路中不可或缺的元件之一，广泛应用于存储器、传感器和模拟电路等领域。其主要功能是储存电荷，并通过电容效应实现信号处理。然而，在高能粒子辐照条件下，电容器内部的绝缘层可能会发生损伤，导致电荷泄漏、击穿电压下降等问题。经时击穿（TDDB, Time-Dependent Dielectric Breakdown）是指在长时间施加电压的情况下，绝缘材料逐渐劣化并最终发生击穿的现象。这种现象直接影响器件的寿命和稳定性。

本研究通过实验手段，对不同能量和剂量的重离子辐照后的CMOS电容器进行了系统测试。实验中采用了多种表征方法，包括电容-电压（C-V）测量、漏电流分析以及击穿电压测试等，以评估辐照对电容器性能的影响。研究结果表明，重离子辐照会显著降低CMOS电容器的击穿电压，并加速其经时击穿过程。这主要是由于辐照引起的晶格缺陷和电荷陷阱的形成，改变了电介质的电学特性。

此外，论文还讨论了重离子辐照对CMOS电容器微观结构的影响。通过扫描电子显微镜（SEM）和透射电子显微镜（TEM）观察发现，辐照会导致电介质层中出现裂纹、空洞以及界面缺陷等微观损伤。这些缺陷成为电荷迁移的通道，从而降低了电容器的绝缘性能。同时，辐照还会引起电荷捕获效应，使得电容器在工作过程中出现电荷积累和电场集中，进一步加剧了击穿风险。

研究还对比了不同类型的CMOS电容器在相同辐照条件下的表现差异。例如，采用不同的氧化工艺或掺杂元素的电容器，其抗辐照能力存在明显区别。某些电容器表现出更强的抗辐照性能，这可能与其材料选择或结构设计有关。这些发现为未来CMOS器件的设计提供了重要参考。

论文还提出了针对重离子辐照影响的防护策略。例如，通过优化电介质材料的选择、改进器件结构设计以及引入屏蔽层等方法，可以有效提高CMOS电容器在辐射环境下的可靠性。此外，研究建议在器件制造过程中加强质量控制，确保电介质层的均匀性和致密性，以减少辐照带来的负面影响。

总体而言，《重离子辐照对CMOS电容经时击穿特性的影响研究》不仅揭示了重离子辐照对CMOS电容器性能的具体影响机制，还为相关领域的工程实践提供了理论依据和技术支持。随着电子器件在极端环境中的应用不断扩展，此类研究对于提升器件的可靠性和使用寿命具有重要意义。未来的研究可以进一步探索其他类型的高能粒子对CMOS器件的影响，以及开发更加先进的抗辐照材料和工艺。
