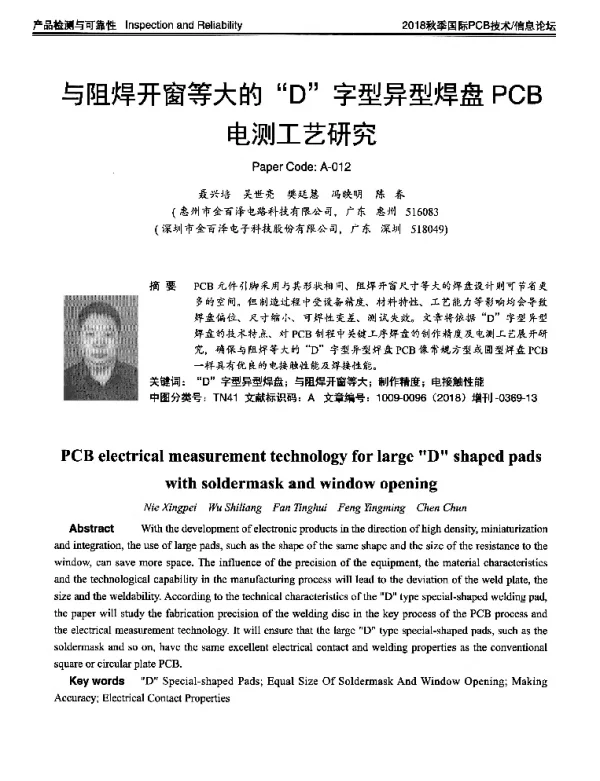

与阻焊开窗等大的D字型异型焊盘PCB电测工艺研究

《与阻焊开窗等大的D字型异型焊盘PCB电测工艺研究》是一篇关于印刷电路板（PCB）制造过程中，针对特殊形状焊盘的电测试技术的研究论文。该论文聚焦于一种特殊的焊盘设计——D字型异型焊盘，并探讨了如何在实际生产中对其进行有效的电气测试。随着电子产品的不断小型化和复杂化，传统圆形或矩形焊盘已无法满足高密度布线和特殊功能的需求，因此，D字型异型焊盘作为一种新型结构被广泛应用。

论文首先介绍了PCB制造的基本流程以及阻焊层的作用。阻焊层是PCB上的保护涂层，用于防止焊接时发生短路或错误焊接。在阻焊层上开设窗口（即开窗）是为了暴露特定区域的铜箔，以便进行焊接或其他加工。而“与阻焊开窗等大”的概念意味着焊盘的尺寸和形状与阻焊层上的开窗完全一致，这种设计有助于提高焊接精度和可靠性。

接着，论文分析了D字型异型焊盘的结构特点。D字型焊盘由一个长方形部分和一个半圆形部分组成，类似于字母“D”。这种设计不仅能够提供更大的接触面积，还能够在有限的空间内实现更高的布线密度。此外，D字型焊盘还能有效减少信号干扰，提高高频电路的性能。

为了验证D字型异型焊盘在实际应用中的可行性，论文进行了大量的实验研究。实验包括对不同尺寸、不同材料的D字型焊盘进行电气测试，以评估其导通性、绝缘性和稳定性。测试结果表明，与传统焊盘相比，D字型异型焊盘在保持良好导电性能的同时，具有更高的机械强度和更小的热膨胀系数。

在电测工艺方面，论文提出了一套完整的测试方案。该方案包括使用高精度探针进行接触测试、采用自动光学检测（AOI）设备进行外观检查，以及利用X射线检测技术对内部结构进行无损分析。这些方法能够全面评估D字型异型焊盘的质量，确保其符合相关标准和规范。

此外，论文还讨论了D字型异型焊盘在生产过程中的挑战和解决方案。例如，在制造过程中，由于焊盘形状不规则，可能会导致阻焊层覆盖不均匀，从而影响后续的焊接质量。为了解决这一问题，研究人员提出了一种改进的阻焊层涂覆工艺，通过调整涂覆参数和优化固化条件，提高了阻焊层的附着力和均匀性。

在实际应用中，D字型异型焊盘已被广泛应用于高性能电子产品中，如通信设备、航空航天仪器和医疗电子设备等。这些领域对PCB的可靠性和稳定性要求极高，而D字型异型焊盘的设计正好能够满足这些需求。同时，该焊盘结构也适用于高频、高速信号传输场景，能够有效降低电磁干扰并提高信号完整性。

论文最后总结了研究成果，并指出未来的研究方向。尽管D字型异型焊盘在电测工艺方面取得了显著进展，但仍存在一些技术难题需要进一步解决。例如，如何在大规模生产中保持焊盘的一致性和稳定性，以及如何进一步优化测试方法以提高效率和准确性。未来的研究可以结合人工智能和大数据分析技术，探索更加智能化的PCB测试方案。

综上所述，《与阻焊开窗等大的D字型异型焊盘PCB电测工艺研究》是一篇具有重要理论价值和实践意义的论文。它不仅推动了PCB制造技术的发展，也为电子产品的设计和制造提供了新的思路和方法。随着电子技术的不断进步，D字型异型焊盘的应用前景将更加广阔。
