  • 一起谐波放大对并联电容器损坏的案例分析

    一起谐波放大对并联电容器损坏的案例分析
    谐波放大并联电容器案例分析电力系统设备损坏
    16 浏览2025-07-17 更新pdf3.45MB 共6页未评分
    加入收藏
    立即下载
  • 资源简介

    《一起谐波放大对并联电容器损坏的案例分析》是一篇关于电力系统中谐波问题对并联电容器造成损害的实证研究论文。该论文通过具体案例,深入分析了谐波放大现象对电容器运行的影响,并探讨了其背后的机理及应对措施。文章旨在提高电力系统设计和运维人员对谐波问题的认识,从而有效预防类似事故的发生。

    在现代电力系统中,随着非线性负载设备(如变频器、整流器等)的广泛应用,谐波污染已成为一个不可忽视的问题。这些设备在运行过程中会产生大量的谐波电流,导致电网电压和电流波形发生畸变。当这些谐波与系统中的无功补偿设备(如并联电容器)发生共振时,可能引发严重的谐波放大现象,进而对电容器造成损坏。

    本文以某工业用户的实际案例为研究对象,详细描述了电容器损坏的过程及其原因。该用户在使用并联电容器进行无功补偿的过程中,出现了电容器过热、绝缘性能下降甚至爆炸的情况。通过对现场数据的采集与分析,研究人员发现,这一系列故障与系统中存在的谐波密切相关。

    在案例分析中,作者首先介绍了系统的结构和运行情况,包括主接线方式、电容器的配置以及主要负载设备的特性。随后,通过对电压和电流波形的测量,确定了系统中存在明显的高次谐波成分,尤其是5次和7次谐波较为突出。进一步的计算表明,这些谐波与电容器的固有频率接近,导致了谐振现象的发生。

    谐振现象使得谐波电流被显著放大,导致电容器承受的电流远超其额定值。这种过载状态不仅使电容器温度迅速上升,还加速了其内部绝缘材料的老化,最终导致电容器的损坏。此外,谐波引起的过电压也可能对电容器的绝缘性能造成影响,进一步增加了故障发生的可能性。

    针对上述问题,论文提出了多种解决方案。首先,建议在系统中增加滤波装置,如单调谐滤波器或高通滤波器,以吸收特定频率的谐波,降低谐波对电容器的影响。其次,优化电容器的选型和配置,避免其与系统谐振频率重合。此外,论文还强调了对电力系统进行定期监测和维护的重要性,特别是在谐波含量较高的情况下,应加强实时监控,及时发现并处理潜在风险。

    除了技术层面的分析,论文还从管理角度出发,指出企业在进行无功补偿设计时,应充分考虑谐波问题,避免因忽略谐波影响而导致设备损坏。同时,建议相关单位加强对电力系统谐波问题的研究和培训,提升技术人员的专业能力。

    总体来看,《一起谐波放大对并联电容器损坏的案例分析》不仅提供了详实的案例资料,还结合理论分析和实际应用,提出了切实可行的解决措施。对于电力系统的设计者、运维人员以及相关研究人员而言,这篇论文具有重要的参考价值。它不仅有助于加深对谐波问题的理解,也为今后防止类似事故的发生提供了有益的借鉴。

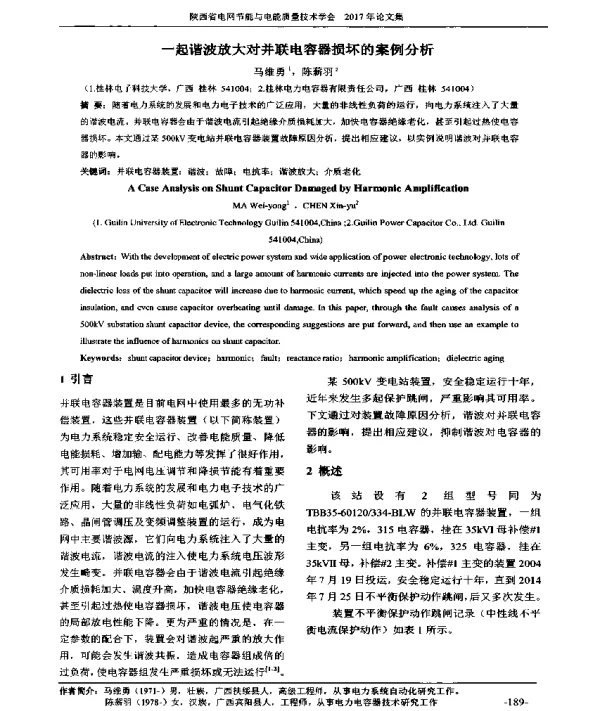

  • 封面预览

    一起谐波放大对并联电容器损坏的案例分析
  • 下载说明

    预览图若存在模糊、缺失、乱码、空白等现象,仅为图片呈现问题,不影响文档的下载及阅读体验。

    当文档总页数显著少于常规篇幅时,建议审慎下载。

    资源简介仅为单方陈述,其信息维度可能存在局限,供参考时需结合实际情况综合研判。

    如遇下载中断、文件损坏或链接失效,可提交错误报告,客服将予以及时处理。
