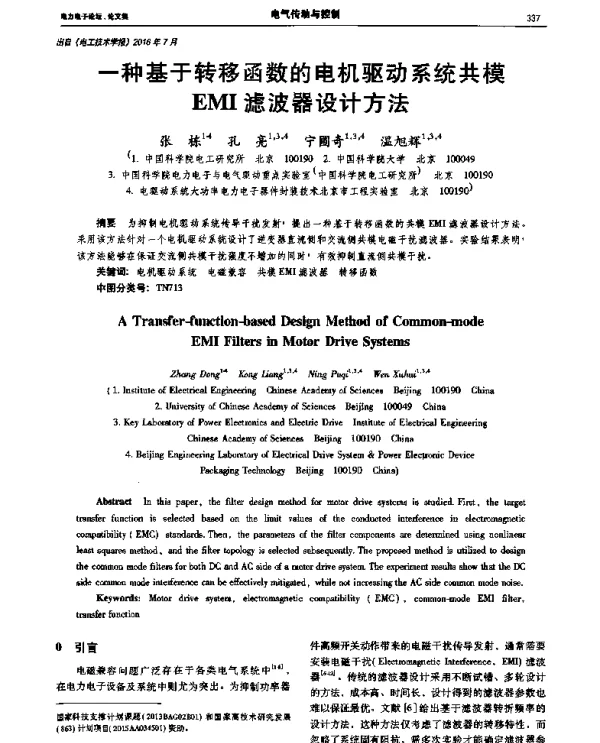

一种基于转移函数的电机驱动系统共模EMI滤波器设计方法

《一种基于转移函数的电机驱动系统共模EMI滤波器设计方法》是一篇探讨电机驱动系统中电磁干扰（EMI）抑制技术的学术论文。该论文针对电机驱动系统在运行过程中产生的共模噪声问题，提出了一种基于转移函数的共模EMI滤波器设计方法，旨在提高系统的电磁兼容性（EMC），降低对周围电子设备的干扰。

随着电力电子技术的发展，电机驱动系统在工业、交通和家用电器中的应用日益广泛。然而，由于开关器件的快速切换特性，电机驱动系统会产生大量的电磁干扰，尤其是共模噪声。这些噪声不仅会影响系统的稳定运行，还可能对其他电子设备造成干扰，甚至引发安全问题。因此，如何有效抑制共模EMI成为研究的重点。

传统的EMI滤波器设计方法通常依赖于经验公式或仿真工具，难以满足复杂工况下的精确需求。而本文提出的基于转移函数的设计方法，则从理论分析出发，通过建立系统的数学模型，结合电路拓扑结构，推导出适用于共模噪声抑制的滤波器参数计算公式。

论文首先介绍了共模EMI的基本原理及其在电机驱动系统中的传播路径。共模噪声通常通过电缆、接地回路以及寄生电容等途径传播，形成一个闭合的电流回路。这种噪声具有较高的频率成分，容易通过辐射或传导方式影响其他设备。因此，设计有效的共模EMI滤波器对于提升系统性能至关重要。

接着，论文详细阐述了基于转移函数的滤波器设计方法。转移函数是描述系统输入与输出之间关系的数学表达式，能够反映系统的频率响应特性。通过对电机驱动系统的共模阻抗进行建模，论文推导出了系统的转移函数，并利用该函数分析不同频率下的噪声特性。

在设计过程中，论文引入了滤波器的传递函数概念，将滤波器的参数（如电感、电容值）与系统的频率响应联系起来。通过调整这些参数，可以优化滤波器的性能，使其在目标频段内实现最佳的噪声衰减效果。此外，论文还讨论了滤波器的结构选择，包括单级和多级滤波器的应用场景及优缺点。

为了验证所提出方法的有效性，论文进行了实验测试。实验平台基于典型的三相逆变器结构，模拟实际工作条件下的共模噪声情况。通过对比传统滤波器与基于转移函数设计的滤波器在噪声抑制方面的表现，结果表明，后者在特定频段内的噪声衰减能力显著提高，且具有更好的稳定性。

论文还指出，基于转移函数的设计方法具有一定的通用性，可以应用于不同类型的电机驱动系统，如直流电机、交流电机以及永磁同步电机等。此外，该方法还可以与其他EMI抑制技术相结合，例如屏蔽、接地优化等，进一步提升系统的电磁兼容性能。

综上所述，《一种基于转移函数的电机驱动系统共模EMI滤波器设计方法》为解决电机驱动系统中的共模EMI问题提供了一种新的思路和方法。通过理论分析与实验验证，论文展示了该方法在实际应用中的可行性和优势。未来的研究可以进一步探索该方法在更复杂系统中的适用性，以及如何结合智能算法优化滤波器参数，以适应不断变化的工作环境。
