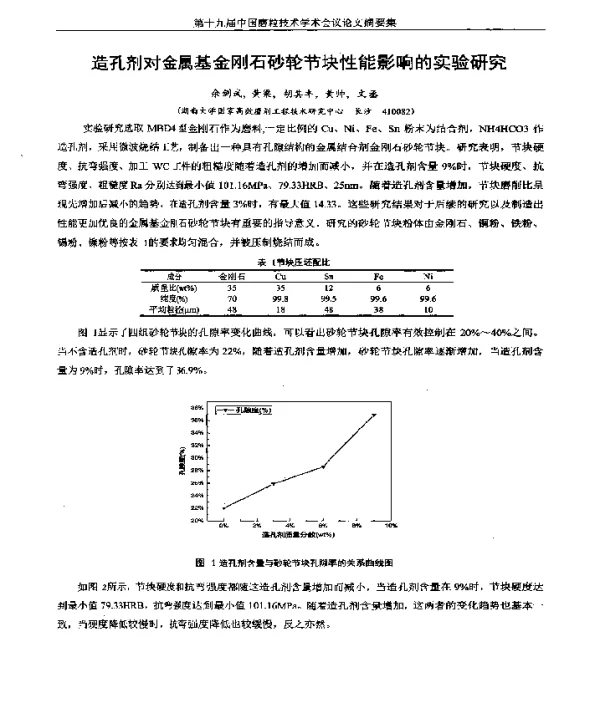

造孔剂对金属基金刚石砂轮节块性能影响的实验研究

《造孔剂对金属基金刚石砂轮节块性能影响的实验研究》是一篇探讨在金属基金刚石砂轮制造过程中，造孔剂对砂轮节块性能影响的实验性论文。该论文旨在通过实验方法分析不同种类和用量的造孔剂对砂轮节块微观结构、力学性能以及磨削性能的影响，从而为优化砂轮制造工艺提供理论依据和技术支持。

金属基金刚石砂轮因其高硬度、耐磨性和良好的导热性，在精密加工领域中被广泛应用。然而，传统金属基金刚石砂轮在使用过程中容易出现堵塞现象，导致磨削效率下降和工件表面质量变差。为了改善这一问题，研究人员引入了造孔剂技术，通过在砂轮基体中引入孔隙结构，提高砂轮的透气性和排屑能力。

论文首先介绍了造孔剂的基本概念及其在砂轮制造中的作用机制。造孔剂是一种在烧结过程中能够产生气体或挥发物质的添加剂，其主要作用是在砂轮基体中形成均匀分布的孔隙结构。这些孔隙不仅有助于提高砂轮的散热性能，还能增强砂轮的自锐性，减少磨粒的磨损和脱落。

在实验设计方面，论文采用了多种类型的造孔剂，包括有机类（如淀粉、纤维素）和无机类（如碳酸钙、硅藻土）。通过对不同种类和配比的造孔剂进行对比实验，研究了它们对砂轮节块密度、气孔率、抗弯强度以及磨削性能的影响。实验结果表明，适量添加造孔剂可以显著提高砂轮的气孔率，同时不会对砂轮的机械强度造成明显损害。

此外，论文还分析了造孔剂用量对砂轮节块显微结构的影响。通过扫描电子显微镜（SEM）观察发现，随着造孔剂含量的增加，砂轮内部的孔隙数量和分布逐渐增多，孔径也有所增大。这种孔隙结构的改变有助于提高砂轮在磨削过程中的排屑能力和冷却效果，从而延长砂轮的使用寿命。

在磨削性能测试方面，论文采用标准磨削试验方法，评估了不同造孔剂配方下砂轮的磨削力、表面粗糙度以及磨削温度等参数。实验结果显示，添加适当比例的造孔剂后，砂轮的磨削力有所降低，工件表面质量得到改善，且磨削温度明显下降。这表明造孔剂的引入有效提高了砂轮的磨削效率和加工精度。

论文最后总结了实验的主要结论，并提出了进一步研究的方向。研究表明，合理选择和使用造孔剂可以显著改善金属基金刚石砂轮的性能，特别是在提高砂轮的透气性、自锐性和磨削效率方面具有重要意义。未来的研究可以进一步探索新型造孔剂材料，优化造孔剂的添加工艺，并结合数值模拟方法深入分析孔隙结构对砂轮性能的影响。

综上所述，《造孔剂对金属基金刚石砂轮节块性能影响的实验研究》是一篇具有实际应用价值和理论意义的学术论文。它不仅为金属基金刚石砂轮的制造提供了新的思路和方法，也为相关领域的科研工作者提供了重要的参考依据。
