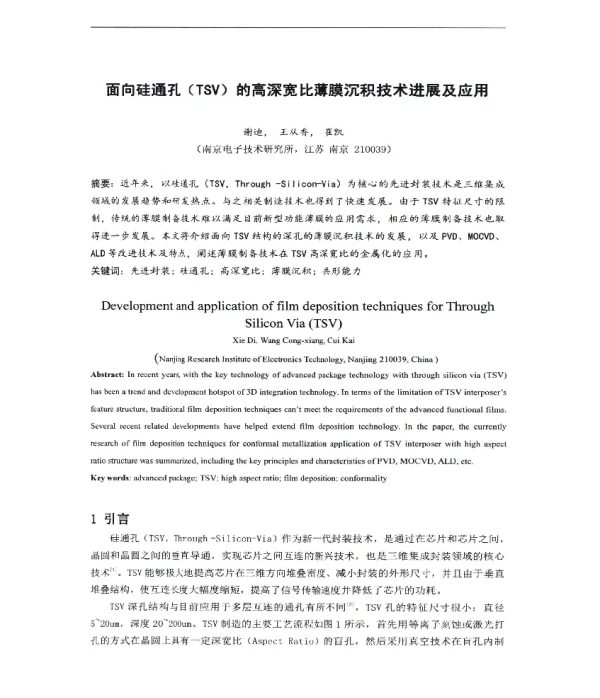

面向硅通孔(TSV)的高深宽比薄膜沉积技术进展及应用

《面向硅通孔(TSV)的高深宽比薄膜沉积技术进展及应用》是一篇探讨当前在半导体制造领域中，针对硅通孔（Through-Silicon Via, TSV）技术所面临的挑战及其解决方案的研究论文。随着三维集成电路（3D IC）技术的发展，TSV作为一种关键的互连方式，被广泛应用于高性能、低功耗和小型化电子设备中。然而，TSV的高深宽比特性给薄膜沉积工艺带来了极大的挑战。

该论文首先介绍了TSV的基本概念及其在现代半导体器件中的重要性。TSV是通过在硅基板上垂直钻孔并填充导电材料，以实现芯片之间的垂直互连。这种结构能够显著提升芯片的集成度和性能，同时减少信号延迟和功耗。然而，由于TSV的深宽比通常高达10:1甚至更高，传统的薄膜沉积技术难以满足其均匀性和致密性的要求。

文章随后详细分析了目前用于TSV高深宽比薄膜沉积的主要技术方法，包括化学气相沉积（CVD）、物理气相沉积（PVD）以及原子层沉积（ALD）。其中，CVD技术因其良好的覆盖能力和较高的沉积速率而被广泛应用，但其在高深宽比结构中容易出现空洞和缺陷。PVD技术虽然具有较好的台阶覆盖率，但在复杂结构中的均匀性较差。相比之下，ALD技术以其逐层沉积的特点，在高深宽比结构中表现出优异的均匀性和致密性，成为研究的热点。

此外，论文还探讨了近年来在TSV薄膜沉积领域的技术创新。例如，通过引入等离子体增强技术或使用新型前驱体材料，可以有效改善沉积过程中的成核和生长行为，从而提高薄膜的质量。同时，研究人员还在探索多步沉积工艺，以克服单一沉积方法的局限性。

在应用方面，该论文讨论了TSV技术在多个领域的实际应用案例。例如，在先进封装中，TSV被用于堆叠芯片，以提高系统级封装（SiP）的性能；在射频（RF）器件中，TSV能够减少信号损耗，提高传输效率；在传感器领域，TSV则有助于实现更小尺寸和更高灵敏度的器件。

论文还指出了当前TSV薄膜沉积技术面临的主要问题和未来发展方向。尽管ALD等技术在高深宽比结构中表现优异，但在大规模生产中仍存在成本高、沉积速率慢等问题。因此，如何在保证质量的前提下提高生产效率，成为进一步推广TSV技术的关键。

最后，该论文总结了TSV技术在未来半导体行业中的潜力，并强调了高深宽比薄膜沉积技术的重要性。随着对高性能、高密度电子设备需求的不断增长，TSV技术将继续发挥重要作用，而相关薄膜沉积技术的进步将是推动这一技术发展的关键因素。
