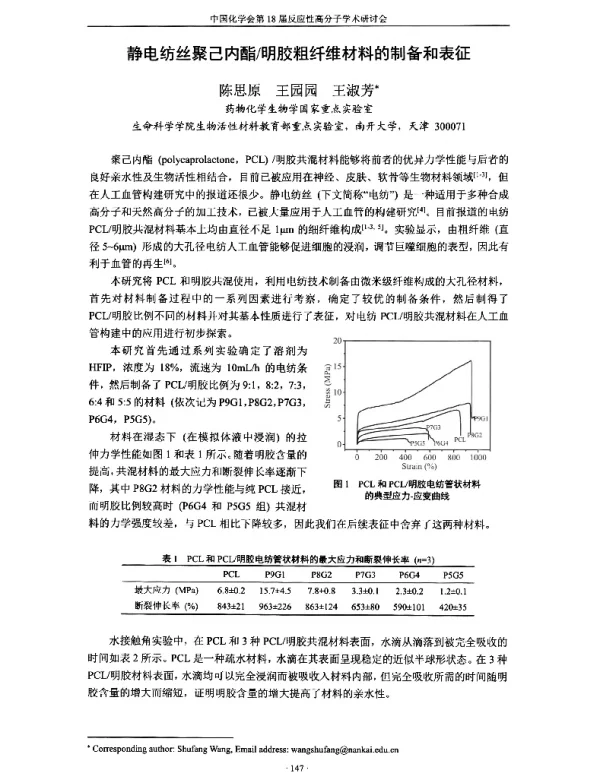

静电纺丝聚己内酯明胶粗纤维材料的制备和表征

《静电纺丝聚己内酯明胶粗纤维材料的制备和表征》是一篇关于生物医用材料研究的论文，主要探讨了通过静电纺丝技术制备聚己内酯（PCL）与明胶复合纤维材料的过程及其性能分析。该研究旨在开发一种具有优良生物相容性和机械性能的新型生物材料，以应用于组织工程和药物递送等领域。

静电纺丝是一种广泛用于制备纳米或微米级纤维的技术，其原理是利用高压电场使聚合物溶液形成喷射细流，最终在收集器上形成纤维膜。这种方法能够制备出具有高比表面积、孔隙率以及良好机械性能的纤维材料。在本研究中，作者选择了聚己内酯和明胶作为主要材料，因为它们分别具有良好的生物降解性和生物相容性，同时明胶还能提供一定的细胞粘附性，有助于细胞的生长和增殖。

在实验过程中，研究人员首先配制了不同比例的PCL和明胶混合溶液，并通过调节溶液浓度、电压、注射速度以及接收距离等参数，优化了静电纺丝工艺条件。随后，采用扫描电子显微镜（SEM）对所制备的纤维材料进行了形貌观察，结果显示纤维表面较为均匀，直径分布较窄，表明成功获得了具有一定结构特征的纤维材料。

为了进一步评估材料的物理化学性质，研究团队还进行了傅里叶变换红外光谱（FTIR）分析，以确认PCL和明胶之间的相互作用是否发生。结果表明，两种材料之间存在一定的分子间作用力，这有助于提高复合材料的整体稳定性。此外，研究人员还测试了材料的热稳定性，通过差示扫描量热法（DSC）和热重分析（TGA）发现，复合材料的热分解温度有所提高，说明明胶的加入可能对PCL的热性能产生了一定的影响。

在生物性能方面，论文还对纤维材料的细胞相容性进行了初步评估。通过将成纤维细胞接种于材料表面，观察其生长情况，结果表明，材料具有良好的细胞粘附性和增殖能力，显示出较好的生物活性。这一结果为后续的体内实验提供了理论依据。

此外，研究还探讨了不同比例的PCL和明胶对纤维性能的影响。实验结果表明，随着明胶含量的增加，纤维的柔韧性有所提高，但机械强度则略有下降。因此，在实际应用中需要根据具体需求合理调整两者的比例，以达到最佳的综合性能。

综上所述，《静电纺丝聚己内酯明胶粗纤维材料的制备和表征》这篇论文系统地介绍了通过静电纺丝技术制备PCL/明胶复合纤维材料的方法，并对其形貌、结构、热性能及生物相容性进行了全面分析。研究结果表明，这种复合纤维材料在组织工程领域具有广阔的应用前景，未来可进一步探索其在再生医学、药物控释等方面的实际应用价值。
