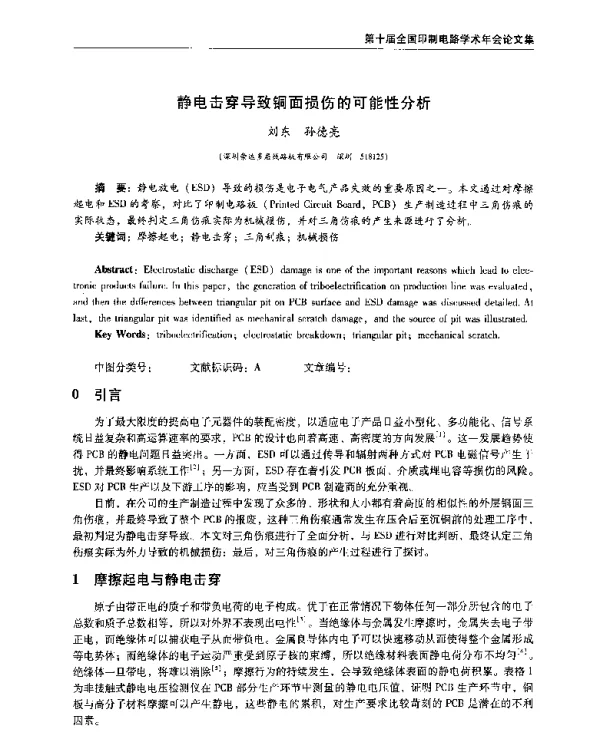

静电击穿导致铜面损伤的可能性分析

《静电击穿导致铜面损伤的可能性分析》是一篇探讨静电放电对电子元件表面造成损害的学术论文。该论文主要研究了在特定条件下，静电放电现象如何导致铜材料表面发生物理和化学性质的变化，进而影响其导电性能和结构完整性。文章通过实验分析与理论推导相结合的方法，深入探讨了静电击穿对铜面损伤的可能性及其影响因素。

静电放电（ESD）是一种常见的自然现象，也是电子制造和使用过程中必须防范的问题。在工业生产中，尤其是半导体、集成电路等精密电子产品的制造过程中，静电放电可能对金属表面造成不可逆的损害。铜作为一种广泛应用的导电材料，常用于印刷电路板、芯片封装以及各种电子连接器中。因此，研究静电击穿对铜面的影响具有重要的实际意义。

论文首先介绍了静电放电的基本原理，包括静电积累、电场强度、击穿电压等关键概念。作者指出，当电场强度超过一定阈值时，空气中的介质会被击穿，形成放电通道，从而产生高温和高能粒子。这些能量可能会直接作用于铜表面，引发局部熔化、氧化或腐蚀等现象。

在实验部分，论文设计了一系列测试，模拟不同条件下的静电放电过程，并观察铜面的损伤情况。实验中使用的铜样品经过严格处理，以确保其表面状态一致。通过显微镜和扫描电子显微镜（SEM）对铜表面进行检测，研究人员能够清晰地看到静电击穿后形成的微小坑洞、裂纹以及氧化层的变化。

研究结果表明，静电击穿确实可能导致铜面出现不同程度的损伤。尤其是在高电压、低湿度环境下，静电放电的能量更容易集中于铜表面，造成更严重的破坏。此外，论文还发现，铜表面的氧化层厚度和材料纯度也会影响其对静电击穿的抵抗能力。

论文进一步分析了静电击穿导致铜面损伤的机制。作者提出，静电放电产生的高温会使铜表面局部熔化，随后快速冷却形成微小的晶体结构变化，从而降低导电性能。同时，高能粒子撞击也会引起铜表面的原子迁移和化学反应，导致氧化或腐蚀现象。

针对上述问题，论文提出了几种有效的防护措施。例如，在电子制造过程中应加强静电控制，采用防静电地板、离子风机等设备来减少静电积累。此外，对铜表面进行适当的涂层处理，如涂覆抗氧化层或绝缘层，可以有效提高其抗静电击穿能力。

论文还讨论了静电击穿对电子设备长期稳定性的影响。研究表明，即使静电击穿造成的损伤在短期内不易察觉，但随着时间的推移，这些微小缺陷可能会逐渐扩大，最终导致电路故障或器件失效。因此，对于高可靠性电子系统而言，预防静电击穿至关重要。

总体来看，《静电击穿导致铜面损伤的可能性分析》是一篇具有较高实用价值的学术论文。它不仅从理论上分析了静电击穿对铜面的影响机理，还通过实验验证了相关假设，并提出了切实可行的防护建议。该研究为电子制造行业提供了重要的参考依据，有助于提升产品质量和使用寿命。

未来的研究方向可以进一步探索不同材料在静电击穿下的表现差异，以及开发更加高效的防静电技术。同时，随着电子设备向微型化和高性能方向发展，静电击穿问题将变得更加突出，因此需要持续关注并深入研究这一领域。
