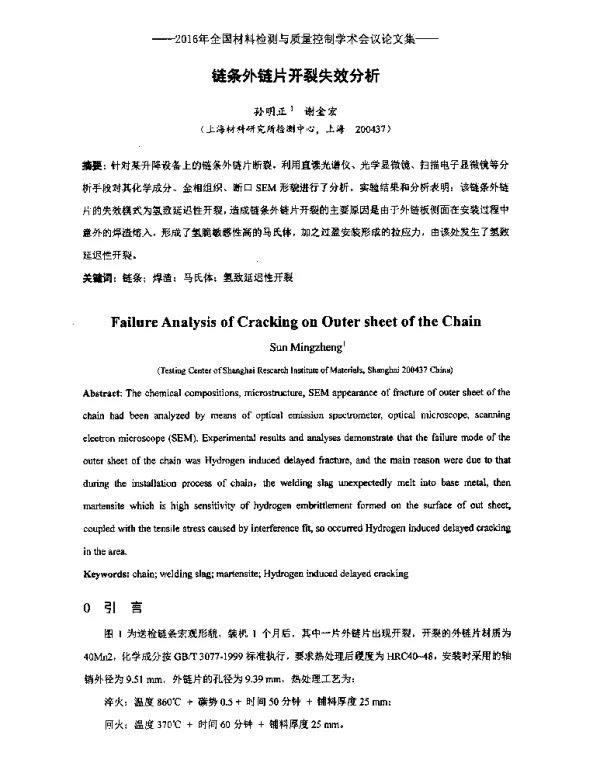

链条外链片开裂失效分析

《链条外链片开裂失效分析》是一篇关于机械传动系统中链条部件失效问题的研究论文。该论文针对链条外链片在使用过程中出现的开裂现象进行了深入的分析，旨在揭示其失效原因，并为提高链条产品的使用寿命和可靠性提供理论依据和技术支持。

链条作为机械传动系统中的重要组成部分，广泛应用于各种工业设备中，如输送带、农业机械、工程机械等。链条的性能直接影响到整个系统的运行效率和安全性。而链条外链片作为链条的重要组成部件，承担着传递动力和承受载荷的作用。一旦外链片发生开裂，不仅会影响链条的整体性能，还可能导致严重的安全事故。

本文通过对实际应用中出现的链条外链片开裂案例进行调研和分析，结合材料科学、机械工程以及断裂力学的相关理论，对开裂现象进行了系统研究。论文首先介绍了链条的基本结构和工作原理，分析了外链片在受力状态下的应力分布情况，探讨了导致开裂的主要因素。

在实验部分，作者采用了金相分析、扫描电子显微镜（SEM）以及X射线衍射（XRD）等现代材料分析手段，对外链片的微观组织结构和裂纹形貌进行了详细观察和分析。结果表明，外链片的开裂通常与材料内部的缺陷、加工过程中的残余应力以及使用过程中的疲劳损伤密切相关。此外，论文还通过有限元模拟方法，对链条外链片在不同载荷条件下的应力分布进行了预测，进一步验证了实验结果的合理性。

论文还对外链片的材料选择和制造工艺进行了讨论。研究发现，采用高强度合金钢并经过适当的热处理工艺，可以有效提高外链片的抗疲劳性能和抗裂能力。同时，优化制造工艺，减少材料内部的缺陷和残余应力，也是防止开裂的重要措施。

在失效分析的基础上，论文提出了相应的改进措施和建议。包括加强对链条生产过程的质量控制，提高材料的均匀性和致密性；在设计阶段充分考虑外链片的受力状态，合理选择材料和结构参数；在使用过程中定期检查链条的状态，及时发现和处理潜在的裂纹问题。

此外，论文还强调了对链条外链片进行长期性能测试的重要性。通过加速老化试验和模拟实际工况下的疲劳试验，可以更准确地评估外链片的使用寿命和可靠性。这为后续的链条产品开发和质量评估提供了重要的参考依据。

总之，《链条外链片开裂失效分析》这篇论文通过系统的实验和理论分析，全面探讨了链条外链片开裂的原因及其影响因素，提出了有效的预防和改进措施。该研究成果对于提升链条产品的质量和安全性具有重要意义，也为相关领域的工程技术人员提供了宝贵的参考资料。
