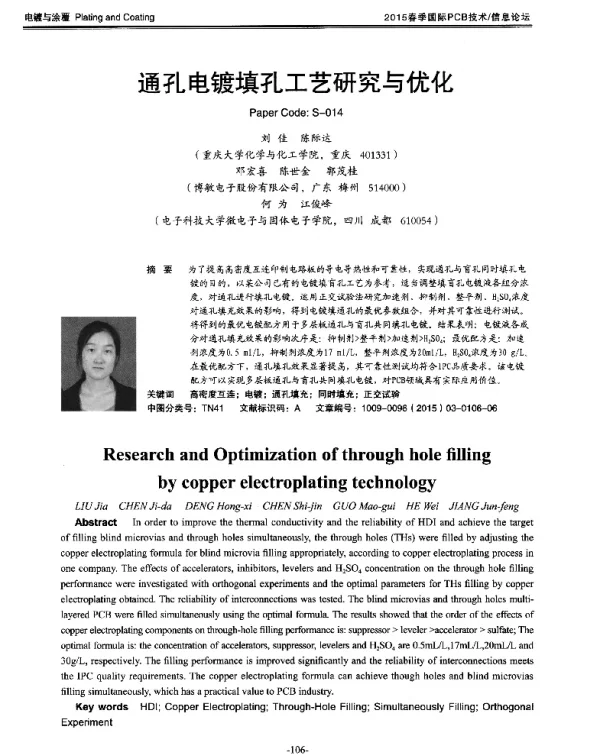

通孔电镀填孔工艺研究与优化

《通孔电镀填孔工艺研究与优化》是一篇探讨现代电子制造中关键工艺——通孔电镀填孔技术的学术论文。该论文旨在深入分析通孔电镀填孔过程中存在的技术难题，并提出相应的优化方案，以提高产品的质量和可靠性。

通孔电镀是印刷电路板（PCB）制造中的重要环节，用于在电路板的通孔中形成导电层，实现不同层之间的电气连接。然而，在实际生产中，由于电镀过程中的电流分布不均、化学溶液的扩散限制以及孔壁材料的特性差异等因素，常常会导致填孔不完全、空洞或孔壁附着力不足等问题，影响最终产品的性能和寿命。

该论文首先对通孔电镀填孔的基本原理进行了系统阐述，包括电镀过程中的物理化学机制、电场分布特点以及电镀液的成分和作用。通过对现有文献的回顾，作者指出当前研究中存在的主要问题，如填孔深度与速度的平衡、孔内气泡的控制、以及高密度互连结构中的填孔难度等。

随后，论文通过实验手段对多种电镀参数进行了测试，包括电流密度、电镀时间、电镀液温度以及添加剂的种类和浓度等。实验结果表明，适当的电流密度可以有效改善填孔质量，而过高的电流则可能导致局部过热和孔壁损伤。此外，添加适量的光亮剂和整平剂能够显著提升电镀层的均匀性和致密性。

在优化策略方面，论文提出了多项改进措施。例如，采用脉冲电镀技术可以改善电流分布，减少孔内的气泡残留；使用多阶段电镀方法可以分步填充通孔，提高填孔的完整度；同时，结合先进的检测手段，如X射线检测和扫描电子显微镜（SEM），能够更准确地评估填孔质量。

此外，论文还探讨了新型材料在通孔电镀中的应用潜力。例如，纳米颗粒添加剂可以增强电镀液的导电性和稳定性，从而提高填孔效率。同时，研究还涉及了环保型电镀液的研发，以应对日益严格的环保法规。

通过大量的实验数据和理论分析，论文验证了所提出的优化方案的有效性，并为后续研究提供了可靠的参考依据。研究成果不仅有助于提高通孔电镀填孔的质量和效率，也为电子制造行业提供了新的思路和技术支持。

综上所述，《通孔电镀填孔工艺研究与优化》是一篇具有较高学术价值和技术指导意义的论文。它不仅系统地分析了通孔电镀填孔的技术难点，还提出了切实可行的优化方案，对于推动电子制造工艺的进步具有重要意义。
