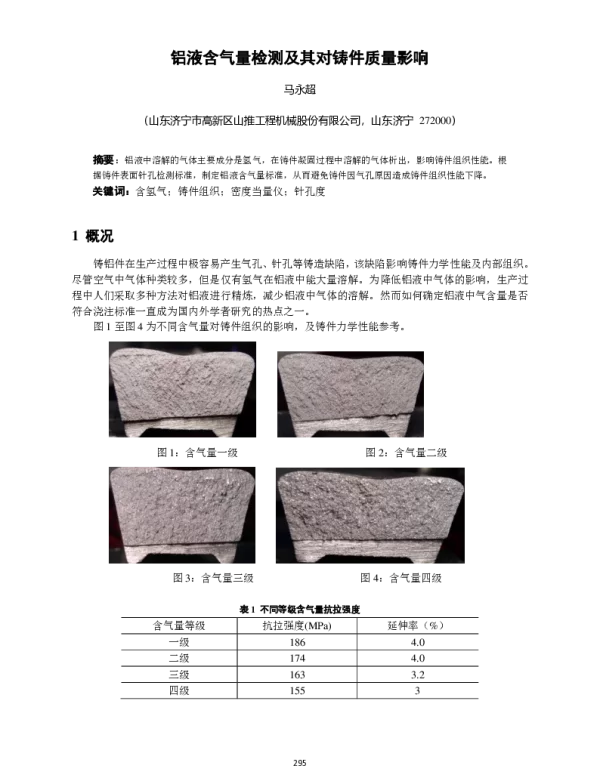

铝液含气量检测及其对铸件质量影响

《铝液含气量检测及其对铸件质量影响》是一篇探讨铝合金熔炼过程中气体含量对最终铸件质量影响的学术论文。该论文针对当前铝合金铸造行业中普遍存在的气孔缺陷问题，系统分析了铝液中气体含量的检测方法以及其对铸件性能的影响机制。文章旨在为提高铝合金铸件的质量提供理论依据和技术支持。

铝液中的气体主要包括氢气、氧气以及其他惰性气体。在铝合金熔炼过程中，由于金属与空气接触、炉料中含有水分或有机物等，会导致气体溶解于铝液中。这些气体在冷却凝固过程中如果不能及时排出，就会形成气孔，严重影响铸件的力学性能和外观质量。因此，准确检测铝液中的气体含量是控制铸件质量的关键环节。

论文首先介绍了铝液含气量的检测方法。目前常用的检测技术包括真空抽气法、气相色谱法、红外吸收法等。其中，真空抽气法是一种较为传统的检测手段，通过将铝液置于真空环境中，使气体逸出并测量其体积，从而计算含气量。气相色谱法则利用气体在不同介质中的分离特性进行定量分析，具有较高的灵敏度和准确性。此外，红外吸收法通过检测气体对特定波长光的吸收程度来判断气体浓度，适用于在线监测。

论文还比较了不同检测方法的优缺点，并指出在实际应用中应根据工艺条件和检测需求选择合适的检测手段。例如，在实验室环境下，气相色谱法因其高精度和可重复性被广泛采用；而在生产现场，红外吸收法因其操作简便、响应速度快而更具实用性。

除了检测方法，论文还重点分析了铝液含气量对铸件质量的具体影响。研究表明，含气量过高会导致铸件内部出现大量气孔，降低其强度、硬度和疲劳寿命。此外，气孔还会成为裂纹的起始点，影响铸件的耐腐蚀性和密封性能。特别是对于航空、汽车等高端制造领域，气孔的存在可能直接导致产品报废，造成巨大的经济损失。

论文进一步探讨了如何通过优化熔炼工艺来减少铝液中的气体含量。例如，采用低氢合金、控制熔炼温度、使用高效除气装置等措施，可以有效降低铝液中的气体溶解度。同时，论文还提出应加强熔炼过程中的气体监控，建立完善的质量管理体系，以确保铸件的高质量。

此外，论文还讨论了铝液含气量与其他因素的相互作用。例如，铝液的温度、浇注速度、模具设计等因素都会影响气体的析出和分布。因此，在实际生产中，需要综合考虑多种因素，制定科学合理的工艺参数，以最大限度地减少气孔缺陷。

最后，论文总结了铝液含气量检测的重要性，并指出未来研究的方向。随着铝合金应用领域的不断扩大，对铸件质量的要求也越来越高。因此，开发更加精准、高效的检测技术和优化熔炼工艺将是今后研究的重点。同时，结合人工智能和大数据分析，实现对铝液含气量的实时监控和预测，也将是提升铸件质量的重要手段。

综上所述，《铝液含气量检测及其对铸件质量影响》这篇论文从理论到实践，全面分析了铝液含气量的检测方法及其对铸件质量的影响，为铝合金铸造行业的质量控制提供了重要的参考依据。
