《金属间化合物(IMC)对焊点质量影响之浅析》是一篇探讨金属间化合物在焊接过程中对焊点性能和可靠性影响的学术论文。该文从材料科学与工程的角度出发,系统分析了IMC的形成机制、结构特性及其对焊点力学性能、热稳定性以及疲劳寿命的影响,为电子封装领域的焊接技术提供了理论支持和实践指导。
在现代电子制造中,焊点作为连接不同元件的重要部分,其质量直接影响整个电子设备的性能和使用寿命。而金属间化合物(Intermetallic Compounds, IMC)是焊点中不可避免的产物,通常由焊料与基底材料之间的反应生成。这些化合物在焊点中既可能起到增强作用,也可能导致脆性问题,因此对其研究具有重要意义。
论文首先介绍了IMC的基本概念和分类。IMC是由两种或多种金属元素形成的晶体结构,具有特定的化学计量比。常见的IMC包括Cu6Sn5、Cu3Sn、Ag3Sn等,它们的形态和分布会随着焊接工艺参数的不同而变化。例如,在回流焊过程中,焊料中的锡与铜基板发生反应,形成Cu6Sn5层,这是焊点中最常见的IMC之一。
接着,文章详细讨论了IMC对焊点质量的具体影响。一方面,适量的IMC可以提高焊点的强度和硬度,增强其抗剪切能力。例如,在某些情况下,Cu6Sn5层能够有效防止焊料的流动,提高焊点的尺寸稳定性。另一方面,过量的IMC则可能导致焊点变脆,降低其延展性和抗疲劳性能。特别是在高温或机械应力的作用下,IMC层可能会发生裂纹扩展,从而引发焊点失效。
此外,论文还分析了IMC的生长动力学及其对焊点微观结构的影响。研究表明,IMC的生长速度受到温度、时间、焊料成分以及基底材料等因素的影响。在长时间的热循环或高温环境下,IMC层可能不断增厚,导致焊点内部出现微裂纹。这种现象在高密度封装和先进封装技术中尤为显著,成为影响产品可靠性的关键因素。
为了改善焊点质量,论文提出了几种控制IMC的方法。其中包括优化焊接工艺参数,如控制回流焊温度曲线、调整焊料合金成分以及采用适当的表面处理技术。例如,通过引入微量的银或锌等元素,可以调节IMC的生长速率,抑制其过度形成。同时,使用纳米涂层或扩散阻挡层也可以有效减少IMC的生成,提高焊点的耐久性。
论文还引用了多项实验研究结果,以支持其观点。这些研究通过扫描电子显微镜(SEM)、X射线衍射(XRD)和拉伸试验等手段,分析了不同条件下IMC的形貌、组成及其对焊点性能的影响。实验数据表明,IMC的厚度与焊点的剪切强度之间存在一定的相关性,但超过一定临界值后,强度反而下降。
最后,论文总结指出,IMC在焊点中扮演着双重角色,既是焊点形成过程中的必要产物,也可能成为影响其可靠性的潜在隐患。因此,深入研究IMC的形成机制和调控方法,对于提升电子封装技术的水平具有重要意义。未来的研究应进一步探索新型焊料体系、先进焊接工艺以及多尺度建模方法,以实现更高质量的焊点设计。
综上所述,《金属间化合物(IMC)对焊点质量影响之浅析》是一篇内容详实、分析深入的学术论文,不仅为电子制造领域提供了重要的理论依据,也为实际生产中的焊点优化提供了参考方向。

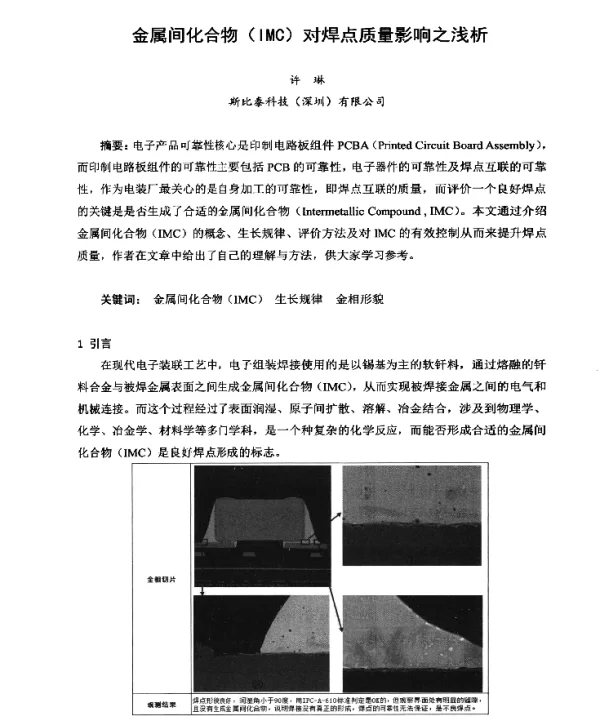

封面预览
