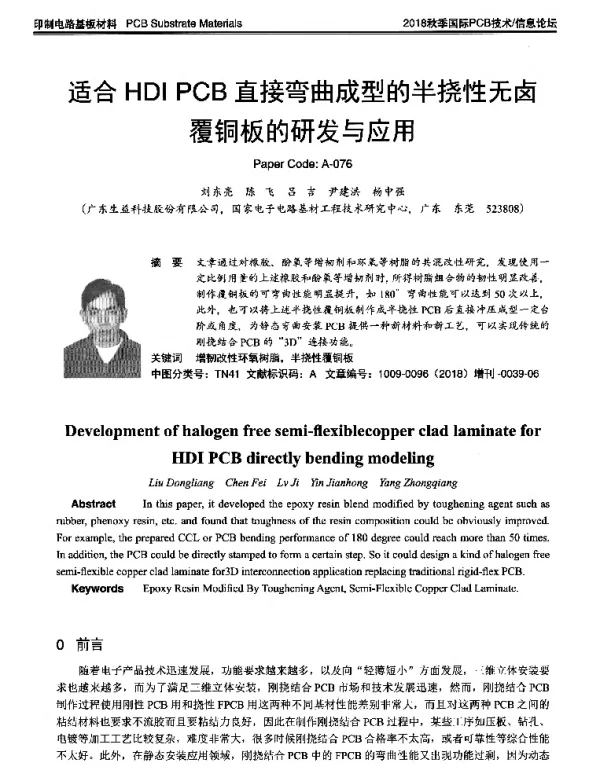

适合HDIPCB直接弯曲成型的半挠性无卤覆铜板的研发与应用

《适合HDIPCB直接弯曲成型的半挠性无卤覆铜板的研发与应用》是一篇关于新型电子材料研发与应用的研究论文，该研究聚焦于半挠性无卤覆铜板在高密度互连印刷电路板（HDIPCB）中的应用。随着电子产品向小型化、高性能和多功能方向发展，传统刚性覆铜板在某些应用场景中已无法满足需求，而柔性电路板虽然具备良好的可弯曲特性，但其成本较高且工艺复杂。因此，开发一种兼具刚性和挠性的半挠性覆铜板成为行业关注的焦点。

该论文首先分析了当前电子封装技术的发展趋势，指出随着5G通信、物联网、智能穿戴等新兴领域的快速发展，对PCB材料提出了更高的要求。特别是在高频高速传输、高密度布线以及复杂的三维结构设计方面，传统的刚性基材难以满足实际需求。同时，柔性基材虽然可以实现弯曲和折叠，但其机械强度、热稳定性和电气性能等方面仍存在不足。因此，研究团队提出了一种新的半挠性无卤覆铜板，旨在解决这些问题。

论文中详细介绍了这种半挠性无卤覆铜板的材料组成和制备工艺。该材料以聚酰亚胺（PI）为基材，通过特殊的涂层技术和复合工艺，使其在保持一定柔韧性的同时，具备较高的机械强度和热稳定性。此外，该材料还采用了无卤素配方，避免了传统含卤素材料在燃烧过程中释放有毒气体的问题，符合环保和安全标准。

在性能测试方面，研究团队对新开发的半挠性无卤覆铜板进行了多项实验，包括弯曲测试、热循环测试、介电性能测试以及焊接可靠性测试。结果表明，该材料在多次弯曲后仍能保持良好的电气性能和机械完整性，能够在高温环境下稳定工作，并且具有优异的耐湿性和抗化学腐蚀能力。这些特性使得该材料特别适用于需要频繁弯曲或变形的应用场景。

在应用方面，论文探讨了该材料在HDIPCB中的具体使用方式。HDIPCB是一种高密度互连印刷电路板，通常用于高端电子设备中，如智能手机、平板电脑、可穿戴设备等。由于这些设备对空间利用率和信号传输速度有较高要求，传统的刚性PCB难以满足需求。而该半挠性无卤覆铜板可以在不牺牲性能的前提下，实现更紧凑的设计和更灵活的布局，从而提高产品的整体性能。

此外，该论文还讨论了该材料在实际生产中的可行性。研究团队通过优化生产工艺和材料配比，提高了该半挠性覆铜板的良品率和一致性，降低了制造成本。同时，该材料还能够兼容现有的PCB制造流程，无需对现有设备进行大规模改造，便于企业快速推广和应用。

最后，论文总结了该半挠性无卤覆铜板的研发成果及其在HDIPCB中的应用前景。研究表明，该材料不仅在性能上优于传统刚性基材，而且在成本和环保方面也表现出明显优势。未来，随着电子设备对材料性能要求的不断提高，这种新型半挠性无卤覆铜板有望在更多领域得到广泛应用，推动电子制造行业的技术进步。
