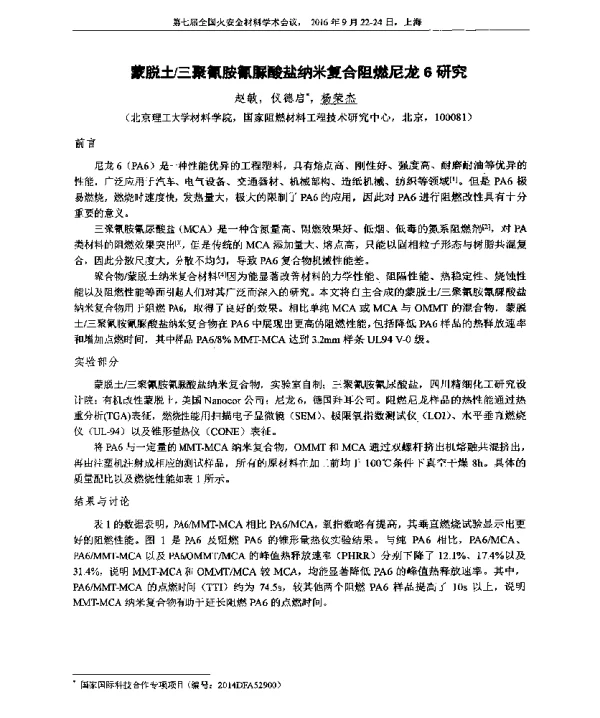

蒙脱土三聚氰胺氰脲酸盐纳米复合阻燃尼龙6研究

《蒙脱土三聚氰胺氰脲酸盐纳米复合阻燃尼龙6研究》是一篇关于新型阻燃材料开发的学术论文。该论文主要探讨了将蒙脱土与三聚氰胺氰脲酸盐复合，用于改善尼龙6的阻燃性能的研究成果。尼龙6作为一种广泛应用于工业和日常用品中的高分子材料，其易燃性限制了其在某些领域的应用。因此，如何提高尼龙6的阻燃性能成为材料科学领域的重要课题。

论文中，研究人员通过实验方法制备了蒙脱土与三聚氰胺氰脲酸盐的纳米复合材料，并将其引入到尼龙6基体中。蒙脱土是一种层状硅酸盐，具有良好的热稳定性和阻隔性能，而三聚氰胺氰脲酸盐则是一种高效的阻燃剂，能够有效抑制燃烧过程中的热量释放和烟雾生成。两者的结合不仅提高了材料的热稳定性，还增强了其阻燃效果。

在实验过程中，研究人员采用了多种表征手段对复合材料进行了分析。例如，利用X射线衍射（XRD）技术研究了蒙脱土在尼龙6基体中的分散状态，结果表明蒙脱土能够在尼龙6中均匀分散，形成纳米级的复合结构。此外，扫描电子显微镜（SEM）观察显示，三聚氰胺氰脲酸盐与蒙脱土之间形成了良好的界面结合，有助于提升复合材料的整体性能。

为了评估复合材料的阻燃性能，研究人员进行了垂直燃烧测试（UL-94）和极限氧指数（LOI）测试。结果显示，添加蒙脱土和三聚氰胺氰脲酸盐后的尼龙6样品表现出显著提高的阻燃性能。其中，LOI值明显上升，表明材料在空气中维持燃烧所需的最低氧浓度降低，从而提高了其阻燃能力。同时，在UL-94测试中，样品表现出较好的自熄性能，进一步证明了其优良的阻燃效果。

论文还探讨了复合材料的热分解行为。通过热重分析（TGA）和差示扫描量热法（DSC）研究发现，添加纳米复合材料后，尼龙6的热分解温度有所提高，说明复合材料能够延缓材料的热降解过程。此外，DSC测试结果表明，复合材料在熔融过程中的热行为发生了变化，这可能与其内部结构的变化有关。

除了阻燃性能外，研究人员还评估了复合材料的力学性能。实验结果表明，尽管添加了阻燃剂，但复合材料的拉伸强度、弯曲强度等力学性能并未受到明显影响，甚至在某些情况下略有提高。这说明蒙脱土与三聚氰胺氰脲酸盐的复合添加方式不会显著降低尼龙6的机械性能，从而保证了材料在实际应用中的实用性。

论文最后总结指出，蒙脱土与三聚氰胺氰脲酸盐的协同作用可以显著提高尼龙6的阻燃性能，同时保持其良好的力学性能。这种纳米复合阻燃材料在电子电器、汽车制造、建筑装饰等领域具有广阔的应用前景。未来的研究可以进一步优化复合材料的配比和制备工艺，以实现更高效、更环保的阻燃材料开发。

综上所述，《蒙脱土三聚氰胺氰脲酸盐纳米复合阻燃尼龙6研究》为阻燃高分子材料的开发提供了新的思路和方法，具有重要的理论价值和实际应用意义。
