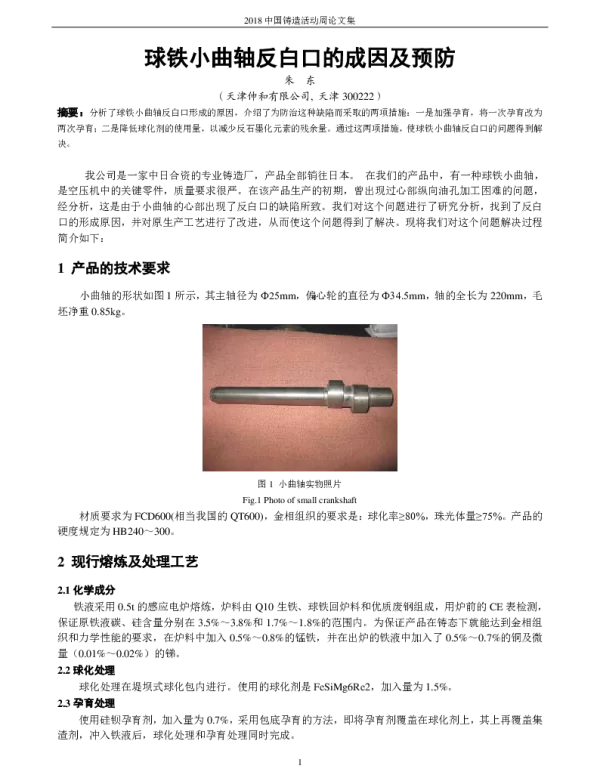

球铁小曲轴反白口的成因及预防

《球铁小曲轴反白口的成因及预防》是一篇关于球墨铸铁材料在铸造过程中出现反白口现象的研究论文。该论文主要探讨了球铁小曲轴在生产过程中出现反白口的原因，并提出了相应的预防措施，旨在提高产品质量和生产效率。

球铁，即球墨铸铁，是一种具有优良机械性能和铸造性能的金属材料，广泛应用于汽车、机械制造等领域。其中，小曲轴作为发动机的重要部件，对材料的强度、韧性以及耐磨性有较高要求。然而，在实际生产中，球铁小曲轴常出现反白口现象，这不仅影响了产品的外观质量，还可能导致其力学性能下降，从而影响使用寿命。

反白口是指在铸件表面或内部出现的一种白色区域，其组织为珠光体或渗碳体，与正常区域的石墨球状结构形成鲜明对比。这种现象通常出现在铸件的冷却速度较快或化学成分控制不当的情况下。反白口的存在会导致铸件的脆性增加，降低其抗疲劳性能，进而影响整体使用效果。

论文首先分析了球铁小曲轴反白口的成因。研究指出，反白口的形成与多个因素有关，包括化学成分、浇注温度、冷却速度以及模具设计等。其中，碳当量过低是导致反白口的主要原因之一。碳当量不足会使铸铁中的石墨化能力下降，从而促进渗碳体的形成。此外，浇注温度过高或冷却速度过快也可能导致局部区域的快速凝固，形成反白口。

除了化学成分和冷却条件外，模具的设计也对反白口的形成有一定影响。例如，模具的散热不均匀可能导致某些部位的冷却速度过快，从而诱发反白口。此外，铸件的壁厚差异较大时，也会造成不同区域的冷却速度不一致，进一步加剧反白口的出现。

针对上述问题，论文提出了多种预防措施。首先，应合理控制球铁的化学成分，特别是碳当量和硅含量。通过调整碳当量，可以有效改善石墨的形态和分布，减少反白口的产生。同时，适当增加硅含量有助于促进石墨化反应，提高铸铁的铸造性能。

其次，优化浇注工艺也是防止反白口的重要手段。论文建议采用合理的浇注温度，确保熔融金属能够充分填充模具，避免因温度过高或过低而导致的局部冷却问题。此外，改进模具设计，使铸件各部分的冷却速度趋于一致，也有助于减少反白口的发生。

另外，论文还提出了一些辅助措施，如在铸铁中加入适量的稀土元素或镁合金，以改善其石墨化能力。这些添加剂可以促进石墨的析出，减少渗碳体的生成，从而降低反白口的风险。

通过对球铁小曲轴反白口的深入研究，该论文不仅揭示了其成因，还为实际生产提供了科学依据和可行的解决方案。这将有助于提高球铁小曲轴的质量，延长其使用寿命，同时提升整个铸造行业的技术水平。

总之，《球铁小曲轴反白口的成因及预防》是一篇具有重要实践意义的研究论文，对于解决球铁材料在铸造过程中出现的反白口问题具有重要的参考价值。
