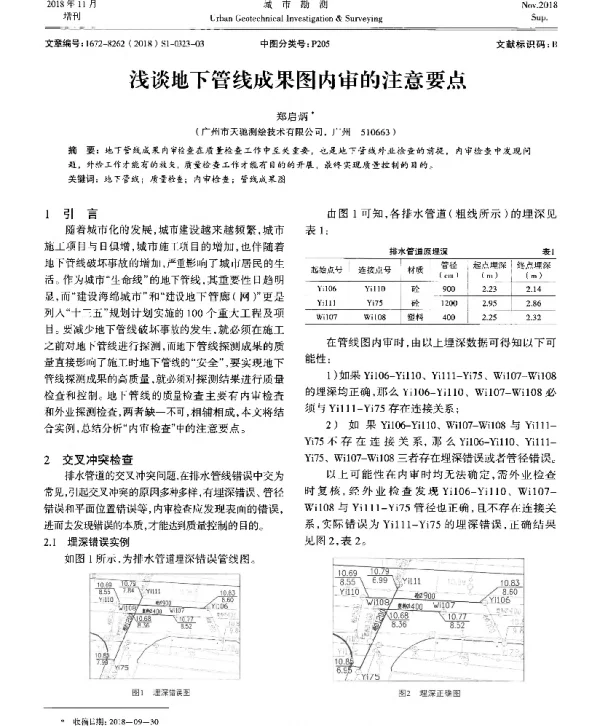

浅谈地下管线成果图内审的注意要点

《浅谈地下管线成果图内审的注意要点》是一篇探讨地下管线成果图在内部审核过程中需要注意的关键问题的论文。该论文主要针对城市地下管线工程中，如何通过科学、系统的内部审核流程，确保成果图的质量和准确性，从而为后续的施工、维护和管理提供可靠的数据支持。

地下管线是城市基础设施的重要组成部分，涵盖了给水、排水、电力、通信、燃气等多种类型。随着城市建设的不断发展，地下管线的数量和复杂程度不断增加，因此对地下管线成果图的准确性和完整性提出了更高的要求。而内审作为成果图质量控制的重要环节，对于发现和纠正图纸中的错误、遗漏或不规范之处具有重要意义。

本文首先介绍了地下管线成果图的基本概念和作用。成果图是根据实地测量、调查和数据整理后绘制而成的图纸，用于反映地下管线的空间位置、走向、埋深、材质等信息。这些信息对于规划、设计、施工以及后期的维护管理都至关重要。因此，成果图的质量直接关系到整个地下管线工程的安全性、可行性和可持续性。

接下来，论文重点分析了内审过程中需要关注的主要要点。首先是图纸的完整性检查，包括是否覆盖所有管线类型、是否包含必要的标注和说明、是否符合相关标准和规范。其次是数据的准确性验证，包括坐标、高程、埋深等关键参数是否与实际测量结果一致，是否存在数据缺失或错误的情况。此外，还应关注图纸的规范性，如图例、比例尺、图层设置等是否符合行业标准。

论文还指出，内审过程中应特别注意管线交叉点的处理情况。由于地下管线往往存在复杂的交叉关系，如果图纸未能正确反映这些交叉点的位置和连接方式，可能会导致施工过程中的误操作，甚至引发安全事故。因此，在内审时应对交叉点进行逐一核对，确保其逻辑合理且符合实际。

另外，论文强调了成果图的可读性和实用性。一份高质量的成果图不仅需要数据准确，还需要具备良好的视觉表现力和清晰的表达方式。内审人员应检查图纸的排版是否合理、文字是否清晰、符号是否统一，以确保最终用户能够方便地理解和使用图纸。

同时，论文还提到内审应结合相关法律法规和技术规范进行。例如，《城市地下管线探测技术规范》《建设工程文件归档整理规范》等，都是内审过程中必须参考的标准。通过对这些规范的深入理解，可以有效提高内审工作的专业性和权威性。

最后，论文总结指出，地下管线成果图的内审是一项系统性、专业性较强的工作，需要内审人员具备扎实的专业知识和严谨的工作态度。只有通过严格的内审流程，才能确保成果图的真实、准确和实用，为城市地下管线的建设和管理提供坚实的基础。
