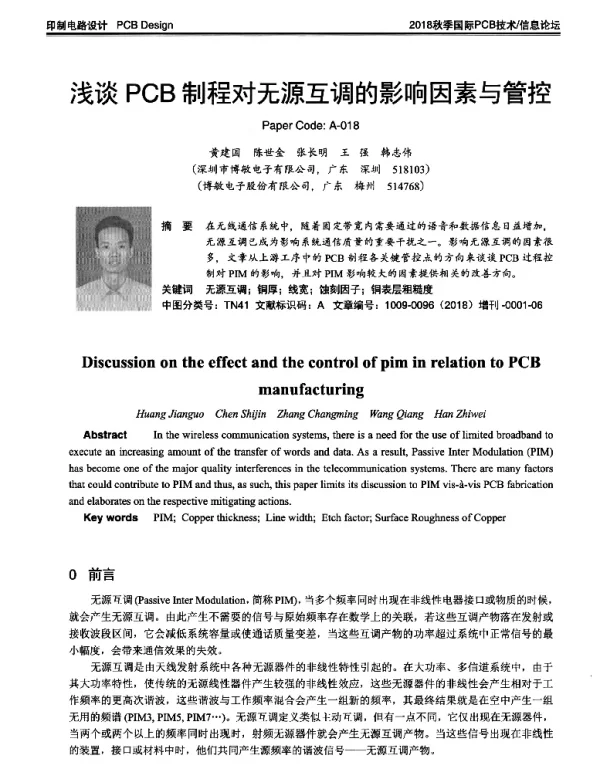

浅谈PCB制程对无源互调的影响因素与管控

《浅谈PCB制程对无源互调的影响因素与管控》是一篇探讨印刷电路板（PCB）制造过程中如何影响无源互调（PIM）现象的学术论文。该论文主要研究了在通信系统中，尤其是高频和高功率环境下，PCB制造工艺对无源互调性能的影响，并提出了相应的管控措施。文章旨在为PCB设计与制造提供理论支持和技术指导，以提升通信设备的整体性能。

无源互调是由于射频系统中的非线性元件引起的信号失真现象，通常表现为两个或多个信号相互作用后产生新的频率成分。这些额外的频率成分可能干扰正常信号，导致通信质量下降。在现代通信系统中，尤其是在5G、微波通信和卫星通信等高频应用中，无源互调问题尤为突出。因此，研究PCB制程对无源互调的影响具有重要的现实意义。

论文首先分析了PCB制造过程中可能引起无源互调的主要因素。其中包括材料选择、铜箔厚度、层压工艺、孔壁处理、表面处理以及焊接工艺等。例如，铜箔的粗糙度和不均匀性可能导致信号传输过程中的非线性效应，进而引发无源互调。此外，孔壁的氧化、污染或镀层不均匀也可能成为无源互调的来源。

其次，论文详细讨论了不同制造工艺对无源互调的影响。例如，在多层PCB的层压过程中，如果压力和温度控制不当，可能导致层间结合不良，从而引入不必要的电容或电感，造成信号失真。另外，通孔的电镀工艺如果不规范，可能会导致孔壁金属分布不均，形成局部电阻变化，进一步加剧无源互调。

论文还特别关注了表面处理工艺对无源互调的影响。常见的表面处理方式包括热风整平（HASL）、沉金（ENIG）、化学镍金（ENIG）等。不同的表面处理工艺可能会在PCB上留下不同的残留物或氧化层，这些都可能影响信号的传输特性，从而影响无源互调水平。例如，沉金工艺虽然能够提供良好的可焊性和抗氧化性，但如果处理不当，也可能在金层下形成氧化层，导致接触不良。

在管控措施方面，论文提出了一系列优化建议。首先，应严格控制PCB制造过程中的关键参数，如铜箔厚度、孔径精度、层压压力和温度等。其次，应采用高质量的原材料，确保铜箔、基材和添加剂的均匀性和稳定性。此外，还应加强生产过程中的检测与监控，如使用无源互调测试仪对成品进行测试，及时发现并纠正潜在问题。

最后，论文强调了PCB设计与制造之间的协同作用。合理的PCB布局和布线可以有效降低信号干扰，减少无源互调的产生。同时，制造工艺的改进也应与设计要求相匹配，以实现最佳的性能表现。

综上所述，《浅谈PCB制程对无源互调的影响因素与管控》是一篇具有实际指导意义的论文，它不仅深入分析了PCB制造过程中影响无源互调的关键因素，还提出了切实可行的管控方法。对于从事PCB设计、制造及通信系统开发的专业人员来说，这篇文章提供了宝贵的参考和借鉴。
