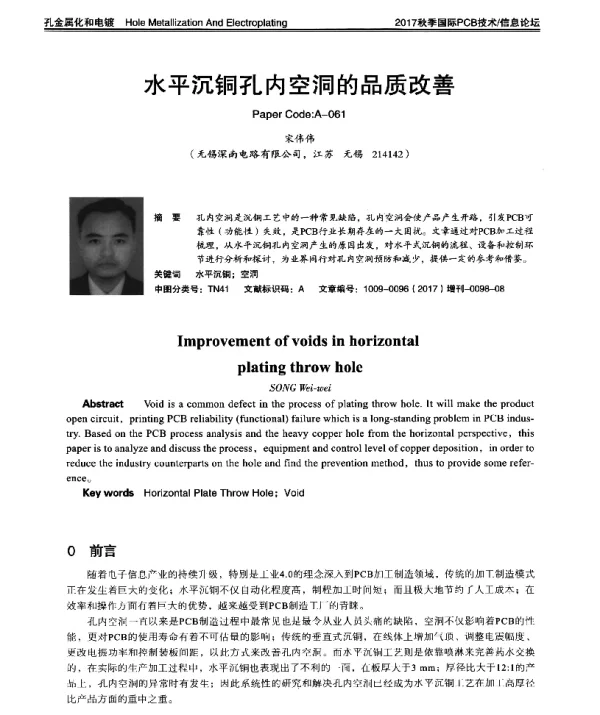

水平沉铜孔内空洞的品质改善

《水平沉铜孔内空洞的品质改善》是一篇探讨印制电路板（PCB）制造过程中关键问题的研究论文。该论文主要针对在水平沉铜工艺中出现的孔内空洞现象进行深入分析，并提出相应的解决方案，以提高产品质量和可靠性。

在现代电子工业中，印制电路板是各种电子设备的核心组件，其质量直接影响到产品的性能和寿命。其中，沉铜工艺是PCB制造中的重要环节，主要用于在非导电基材上形成导电通孔，从而实现层间电气连接。然而，在实际生产过程中，由于多种因素的影响，沉铜孔内常常会出现空洞现象，这不仅影响导电性，还可能导致电路失效甚至产品报废。

论文首先介绍了水平沉铜工艺的基本原理和流程。水平沉铜通常采用化学镀铜的方法，通过将铜离子还原为金属铜并沉积在孔壁上，从而形成导电通孔。该过程涉及多个步骤，包括清洁、活化、催化、化学镀铜等。每个步骤的控制精度都对最终结果产生重要影响。

随后，论文详细分析了孔内空洞的成因。研究指出，孔内空洞主要由以下几个方面引起：一是化学镀铜过程中溶液的均匀性和稳定性不足，导致铜沉积不均；二是孔壁表面处理不当，使得铜无法充分附着；三是气体残留或杂质污染，阻碍了铜的正常沉积；四是温度和时间控制不合理，造成反应不完全。

为了改善这些问题，论文提出了一系列改进措施。首先，优化化学镀铜溶液的配方，确保其具有良好的稳定性和均匀性，同时加入适当的添加剂以促进铜的均匀沉积。其次，改进孔壁的预处理工艺，例如采用更有效的清洁剂和活化剂，提高孔壁的润湿性和催化活性。此外，论文还建议加强生产环境的控制，减少杂质和气体的干扰，确保沉铜过程的洁净度。

在实验部分，作者通过对比不同工艺条件下的沉铜效果，验证了所提出的改进措施的有效性。实验结果显示，经过优化后的工艺能够显著减少孔内空洞的数量和大小，提高了沉铜孔的导电性和可靠性。同时，论文还对改进后的工艺进行了长期性能测试，结果表明其在高温、高湿等恶劣环境下仍能保持良好的性能。

论文最后总结了研究成果，并指出了未来研究的方向。作者认为，随着电子产品向微型化、高性能化发展，对PCB的质量要求越来越高，因此需要进一步探索更先进的沉铜技术和工艺参数优化方法。此外，还可以结合人工智能和大数据技术，实现对沉铜过程的实时监控和智能调控，从而进一步提升产品质量。

总体而言，《水平沉铜孔内空洞的品质改善》这篇论文为解决PCB制造中的关键质量问题提供了理论依据和技术支持，对于推动电子制造业的技术进步具有重要意义。通过不断优化沉铜工艺，可以有效提高产品的可靠性和市场竞争力，满足日益增长的电子设备需求。
