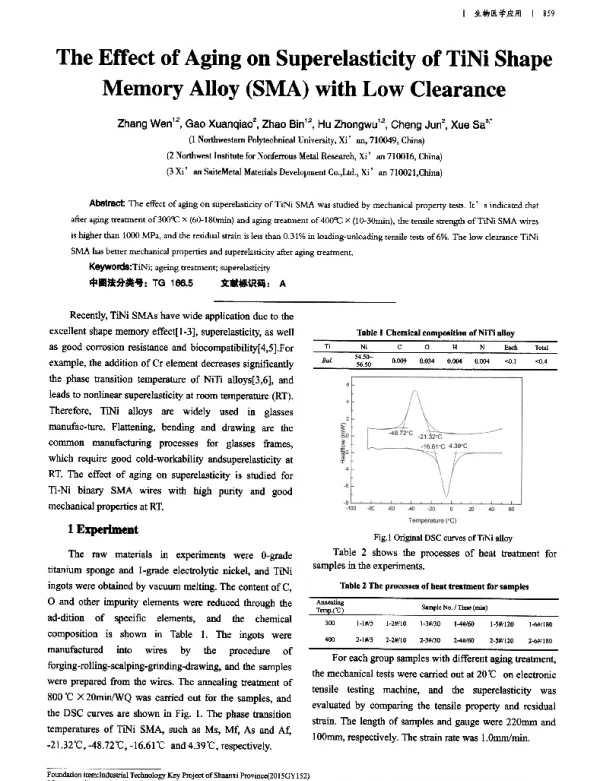

时效处理对低间隙TiNi形状记忆合金超弹性的影响

《时效处理对低间隙TiNi形状记忆合金超弹性的影响》是一篇研究TiNi形状记忆合金在不同时效处理条件下其超弹性性能变化的学术论文。该论文旨在探讨时效处理工艺对低间隙TiNi合金微观结构和宏观力学性能之间的关系，从而为优化材料性能提供理论依据。

TiNi合金因其独特的形状记忆效应和超弹性而被广泛应用于航空航天、医疗器械、智能结构等领域。然而，由于合金中存在间隙原子（如氧、氮等），这些杂质元素会显著影响合金的相变行为和力学性能。因此，研究低间隙TiNi合金的性能对于提高其应用价值具有重要意义。

时效处理是一种常见的热处理工艺，通过控制加热温度和时间，使合金中的析出相或第二相发生有序化或粗化，从而改变材料的微观组织结构。在TiNi合金中，时效处理可以促进Ni4Ti3等析出相的形成，这些析出相在相变过程中起到钉扎作用，影响马氏体相变的动力学行为。

本论文采用实验与理论分析相结合的方法，通过对不同时效条件下的TiNi合金进行X射线衍射（XRD）、扫描电子显微镜（SEM）以及拉伸试验等手段，系统研究了时效处理对合金超弹性性能的影响。实验结果表明，适当的时效处理能够改善合金的超弹性性能，表现为回复应变的增加和滞回曲线面积的减小。

研究发现，随着时效时间的延长，合金中的析出相逐渐增多，这有助于抑制马氏体相变过程中的位错运动，从而提高材料的恢复能力。然而，过长的时效时间可能导致析出相过度粗化，反而降低材料的超弹性性能。因此，时效处理需要在合适的温度和时间内进行，以达到最佳效果。

此外，论文还探讨了时效处理对TiNi合金相变温度的影响。结果表明，时效处理会略微升高奥氏体向马氏体转变的起始温度，这可能是由于析出相的形成改变了合金的自由能状态。这一现象对于实际应用中控制相变温度具有重要参考价值。

在实验数据的基础上，作者还建立了基于相变动力学的模型，用于预测不同时效条件下合金的超弹性性能。该模型考虑了析出相的尺寸、分布以及相变过程中的能量变化等因素，能够较好地解释实验结果，并为后续研究提供了理论支持。

论文的研究成果表明，时效处理是调控TiNi形状记忆合金超弹性性能的重要手段。通过合理设计时效工艺参数，可以有效提升合金的力学性能，拓宽其在工程领域的应用范围。同时，该研究也为进一步探索其他形状记忆合金的性能优化提供了有益的思路。

总之，《时效处理对低间隙TiNi形状记忆合金超弹性的影响》这篇论文通过系统的实验和理论分析，深入探讨了时效处理对TiNi合金超弹性性能的影响机制，为相关材料的设计和应用提供了重要的科学依据和技术指导。
