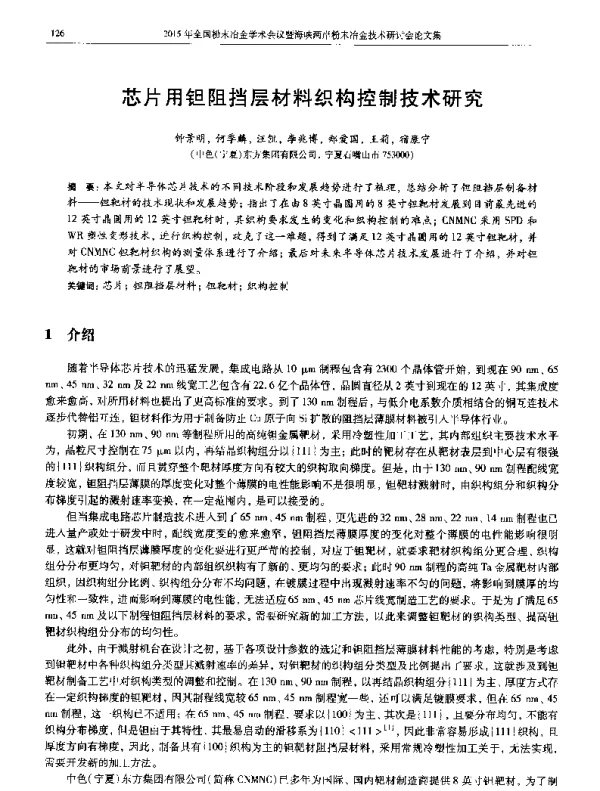

芯片用钽阻挡层材料织构控制技术研究

《芯片用钽阻挡层材料织构控制技术研究》是一篇探讨在集成电路制造过程中如何通过控制钽材料的织构来提高芯片性能和可靠性的学术论文。该研究针对当前半导体工业中广泛使用的钽作为金属阻挡层材料，分析了其微观结构对器件性能的影响，并提出了一系列有效的织构控制方法。

在现代微电子器件中，随着芯片尺寸的不断缩小，对材料的性能要求也日益提高。钽作为一种优良的阻挡层材料，因其具有良好的热稳定性、化学惰性和较低的电阻率而被广泛应用。然而，在实际应用中，钽材料的织构（即晶粒排列方向）对其物理和电学性能有着显著影响。因此，如何精确控制钽材料的织构成为提升芯片性能的关键问题。

本文首先介绍了芯片制造过程中阻挡层材料的重要性，以及钽材料在其中的角色。随后，详细阐述了钽材料的晶体结构及其在不同制备条件下的织构演变规律。研究发现，钽材料的织构不仅影响其机械性能，还直接关系到与相邻材料之间的界面特性，进而影响整个器件的可靠性。

为了实现对钽材料织构的有效控制，论文提出了一系列实验方案和技术手段。其中包括利用不同的沉积工艺参数，如温度、压力和溅射功率等，来调控钽薄膜的生长行为。此外，还探讨了退火处理对织构形成的影响，表明适当的退火可以改善材料的结晶质量，从而优化其性能。

在实验部分，作者采用X射线衍射（XRD）、扫描电子显微镜（SEM）和透射电子显微镜（TEM）等先进表征手段，对不同条件下制备的钽薄膜进行了系统的结构分析。结果表明，通过优化沉积条件和后续热处理，可以显著改善钽材料的织构均匀性，使其更接近理想的立方织构或特定取向的织构，从而提高其在芯片中的应用效果。

论文还进一步分析了不同织构状态下钽材料的电学性能，包括电阻率、接触电阻以及与铜等导电材料的界面结合强度等关键指标。实验结果显示，具有良好织构的钽材料能够有效减少界面缺陷，提高器件的稳定性和寿命。

此外，研究团队还尝试将所提出的织构控制技术应用于实际芯片制造流程中，验证其在大规模生产中的可行性。结果表明，该技术不仅能够在实验室条件下实现高质量的钽薄膜制备，而且具备良好的可扩展性，为未来高性能芯片的制造提供了新的思路和技术支持。

综上所述，《芯片用钽阻挡层材料织构控制技术研究》通过对钽材料织构的深入分析和实验验证，提出了多种有效的织构控制方法，为提升芯片性能和可靠性提供了理论依据和技术路径。该研究不仅对基础材料科学的发展具有重要意义，也为半导体产业的技术进步提供了有力支撑。
