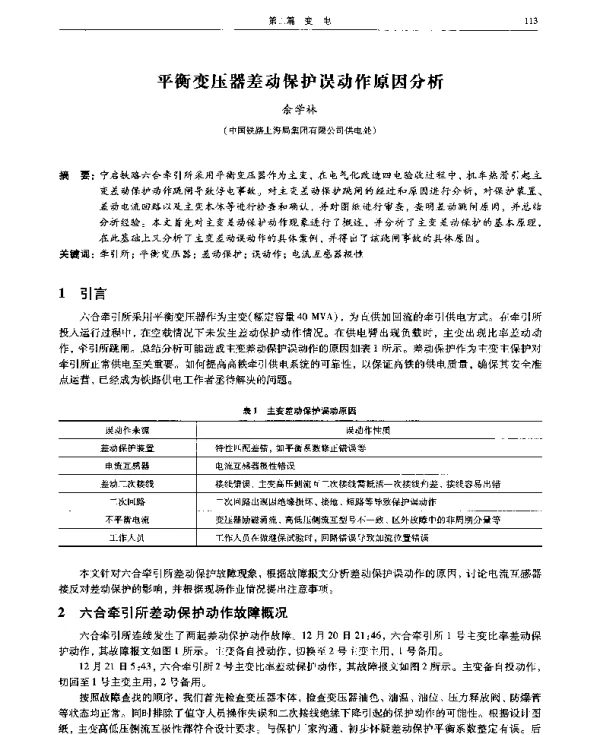

平衡变压器差动保护误动作原因分析

《平衡变压器差动保护误动作原因分析》是一篇探讨电力系统中变压器差动保护误动作问题的专业论文。该论文主要研究了在实际运行过程中，平衡变压器的差动保护装置出现误动作的原因，并提出了相应的解决措施。随着电力系统规模的不断扩大和复杂性的增加，变压器作为电力系统中的核心设备，其保护系统的可靠性显得尤为重要。而差动保护作为一种常用的变压器保护方式，其准确性和稳定性直接影响到整个系统的安全运行。

论文首先介绍了差动保护的基本原理。差动保护是基于基尔霍夫电流定律设计的一种保护方式，通过比较变压器两侧的电流大小和相位来判断是否发生内部故障。当两侧电流的差值超过设定的整定值时，保护装置会发出跳闸信号，以切断故障部分，防止事故扩大。然而，在实际应用中，由于各种因素的影响，差动保护有时会出现误动作，导致不必要的停电，影响供电的连续性。

为了深入分析误动作的原因，论文从多个方面进行了探讨。首先，论文指出，电流互感器（CT）的特性是影响差动保护性能的重要因素之一。由于CT的饱和、误差以及变比不匹配等问题，可能导致差动保护误判。例如，在外部短路情况下，CT可能因饱和而产生较大的不平衡电流，从而引发保护误动作。此外，CT的二次回路接线错误或接触不良也会对差动保护的准确性造成影响。

其次，论文分析了励磁涌流对差动保护的影响。当变压器空载合闸或外部故障切除后恢复供电时，会产生较大的励磁涌流。这种涌流具有明显的非对称性和谐波成分，容易被差动保护误认为是内部故障电流，从而引发误动作。为此，论文提出了一些抑制励磁涌流的方法，如采用谐波制动、间断角识别等技术手段，以提高差动保护的抗干扰能力。

另外，论文还讨论了系统电压波动和负荷变化对差动保护的影响。在某些情况下，系统电压的突然变化或负荷的剧烈波动会导致变压器两侧电流的不平衡，进而影响差动保护的判断。特别是在多电源供电系统中，不同电源之间的相位差和阻抗差异也可能导致差动保护误动作。因此，论文建议在设计差动保护时应充分考虑这些因素，并采取相应的补偿措施。

除了上述原因，论文还提到一些其他可能引起差动保护误动作的因素，如保护装置的整定值设置不当、软件算法存在缺陷、通信通道不稳定等。这些问题虽然较为少见，但在特定条件下仍可能对保护系统的可靠性构成威胁。因此，论文强调了对差动保护装置进行定期校验和维护的重要性，以确保其长期稳定运行。

针对上述问题，论文提出了多项改进措施。首先，建议在工程实践中加强对CT的选择和安装，确保其精度和稳定性。同时，应合理设置差动保护的整定值，使其既能有效区分内部故障和外部扰动，又不会因轻微波动而误动作。其次，论文推荐采用先进的数字保护装置，利用高性能处理器和优化算法提高保护的灵敏度和选择性。此外，论文还建议建立完善的监测和诊断系统，实时监控差动保护的运行状态，及时发现并处理异常情况。

综上所述，《平衡变压器差动保护误动作原因分析》这篇论文通过对差动保护误动作原因的深入研究，为电力系统中变压器保护的优化提供了理论依据和技术支持。论文不仅分析了多种可能引起误动作的因素，还提出了相应的解决对策，对于提升电力系统运行的安全性和稳定性具有重要意义。
