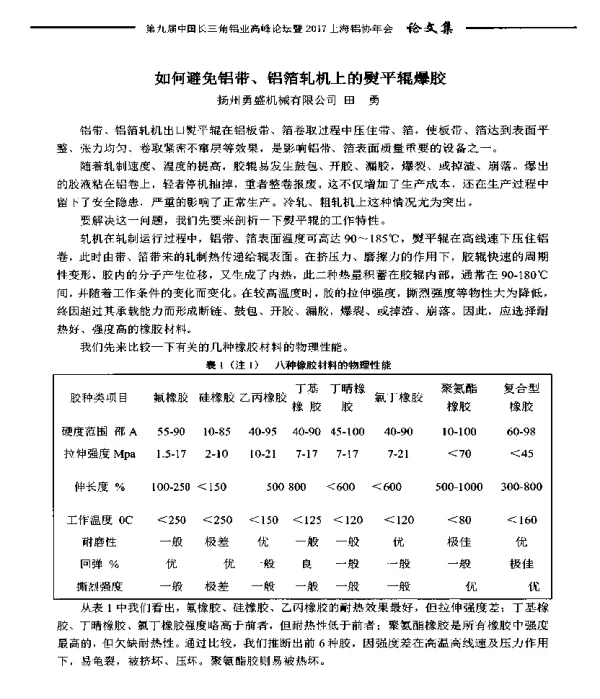

如何避免铝带、铝箔轧机上的熨平辊爆胶

《如何避免铝带、铝箔轧机上的熨平辊爆胶》是一篇关于铝加工行业中常见问题的论文，主要探讨了在铝带和铝箔轧制过程中，熨平辊出现爆胶现象的原因及解决方法。该论文对于提高轧制效率、保障设备安全运行以及延长设备使用寿命具有重要的指导意义。

在铝带和铝箔的生产过程中，熨平辊起着关键作用。它主要用于对轧制后的金属材料进行表面处理，确保产品的平整度和表面质量。然而，在实际操作中，熨平辊经常会出现爆胶的现象，这不仅影响产品质量，还可能导致设备损坏，增加维修成本，甚至引发安全事故。

论文首先分析了熨平辊爆胶的主要原因。其中，材料疲劳是导致爆胶的一个重要因素。由于熨平辊在长时间高负荷运转下，内部结构可能会发生微小裂纹，这些裂纹在反复受力的情况下逐渐扩大，最终导致爆胶。此外，润滑不良也是造成爆胶的重要原因之一。如果润滑剂不足或质量不佳，会导致摩擦增大，温度升高，从而加速材料的老化和损坏。

另外，论文还指出，工作环境的变化也可能对熨平辊造成影响。例如，温度过高或过低都会影响材料的物理性能，使其更容易发生断裂或变形。同时，外部冲击和振动也会对熨平辊产生不利影响，尤其是在高速运转时，这些因素容易引发突发性的爆胶事故。

针对上述问题，论文提出了多种有效的预防措施。首先，建议定期检查和维护熨平辊，及时发现并修复潜在的裂纹或磨损。通过使用先进的检测技术，如超声波检测和红外热成像，可以更准确地评估熨平辊的状态，提前预警可能发生的故障。

其次，论文强调了润滑系统的重要性。建议采用高质量的润滑剂，并根据设备的具体要求调整润滑频率和方式。良好的润滑不仅可以减少摩擦，还能有效降低温度，延长设备的使用寿命。

此外，论文还提出优化轧制工艺参数的建议。例如，合理控制轧制速度和压力，避免因过载而导致熨平辊承受过大应力。同时，改进冷却系统的设计，确保设备在高温环境下仍能稳定运行。

论文还提到，选用高质量的材料制造熨平辊也是防止爆胶的关键。优质的材料不仅具有更好的耐磨性和抗疲劳性能，还能在恶劣条件下保持稳定的性能。因此，企业在采购设备时应优先考虑材料的质量和可靠性。

最后，论文呼吁行业加强技术人员的培训和管理。通过提高员工的专业技能和安全意识，可以更好地应对突发情况，减少因操作不当引起的设备故障。同时，建立完善的设备管理制度，确保所有设备都能按照规范进行使用和维护。

综上所述，《如何避免铝带、铝箔轧机上的熨平辊爆胶》这篇论文为铝加工行业的从业者提供了宝贵的理论支持和实践指导。通过对爆胶原因的深入分析和解决措施的详细阐述，论文不仅有助于提升设备的运行效率，也为行业的可持续发展奠定了基础。
