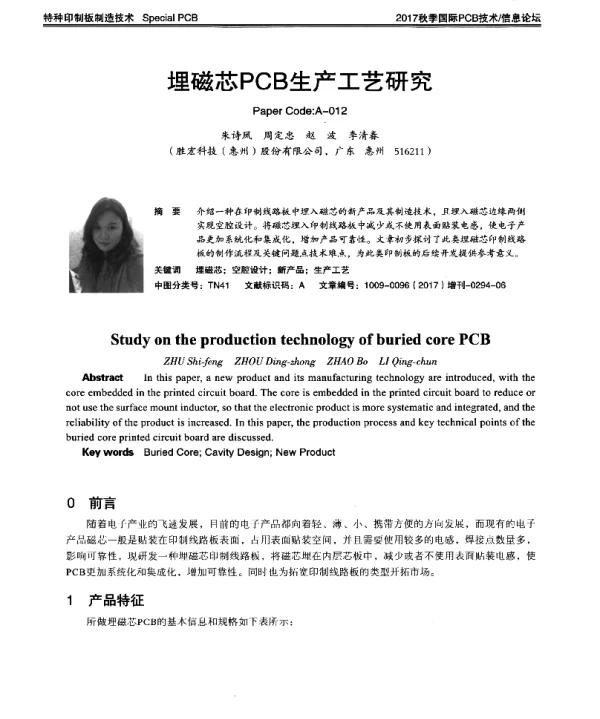

埋磁芯PCB生产工艺研究

《埋磁芯PCB生产工艺研究》是一篇探讨现代电子制造中关键工艺技术的学术论文。该论文聚焦于埋磁芯印刷电路板（PCB）的生产流程，旨在解决传统PCB制造中存在的电磁干扰、信号完整性以及高频性能等问题。随着电子设备向高频、高速和高密度方向发展，传统的PCB设计和制造方法逐渐暴露出局限性，而埋磁芯PCB作为一种新型结构，能够有效提升电路性能，减少电磁辐射，提高系统的稳定性和可靠性。

论文首先对埋磁芯PCB的基本概念进行了介绍。埋磁芯PCB是指在PCB内部嵌入磁芯材料，以实现特定的电磁特性，如阻抗匹配、滤波功能或能量存储等。这种结构通常用于射频模块、电源管理单元以及高速数字电路中，能够显著改善信号传输质量，降低噪声干扰，并增强电路的整体性能。

在工艺研究方面，论文详细分析了埋磁芯PCB的制造流程。包括磁芯材料的选择、埋置工艺的设计、层压过程的优化以及后续的加工步骤。作者指出，磁芯材料的选择至关重要，需要具备良好的磁导率、低损耗以及与基材的良好兼容性。常见的磁芯材料有铁氧体、非晶合金和纳米晶材料等，每种材料都有其适用的场景和优缺点。

论文还讨论了埋置工艺的关键技术。埋磁芯PCB的制造过程中，如何将磁芯准确地嵌入到PCB的指定位置是核心问题之一。作者提出了一种基于激光钻孔和填充的埋置方法，通过精确控制钻孔深度和尺寸，确保磁芯能够稳固地嵌入，同时避免对周围电路造成影响。此外，论文还介绍了采用自动化设备进行磁芯定位和固定的技术，提高了生产的效率和一致性。

在层压工艺方面，论文强调了温度、压力和时间参数对埋磁芯PCB质量的影响。由于磁芯材料对热敏感，过高的温度可能导致磁芯性能下降甚至损坏。因此，作者建议采用分段式层压工艺，逐步升高温度，以确保磁芯材料与基材之间的良好结合，同时减少热应力带来的不良影响。

论文还探讨了埋磁芯PCB在实际应用中的挑战与解决方案。例如，在高频电路中，磁芯可能会影响信号的传播路径，导致相位失真或插入损耗增加。为了解决这一问题，作者提出了优化磁芯形状和布局的方法，通过仿真软件进行电磁场分析，找到最佳的磁芯配置方案。此外，论文还提到在制造过程中需要严格控制环境湿度和清洁度，以防止磁芯材料受潮或污染，影响最终产品的性能。

通过对埋磁芯PCB生产工艺的深入研究，该论文为电子制造行业提供了重要的理论支持和技术参考。它不仅揭示了埋磁芯PCB的核心工艺要点，还提出了多种改进措施，有助于推动该技术在更广泛领域的应用。随着5G通信、物联网和高性能计算等新兴技术的发展，埋磁芯PCB有望成为未来电子设备设计的重要组成部分。

总之，《埋磁芯PCB生产工艺研究》是一篇具有较高学术价值和技术实用性的论文，对于从事电子制造、PCB设计以及相关领域的研究人员和工程师具有重要的参考意义。通过不断优化埋磁芯PCB的生产工艺，可以进一步提升电子产品的性能和可靠性，满足日益增长的市场需求。
