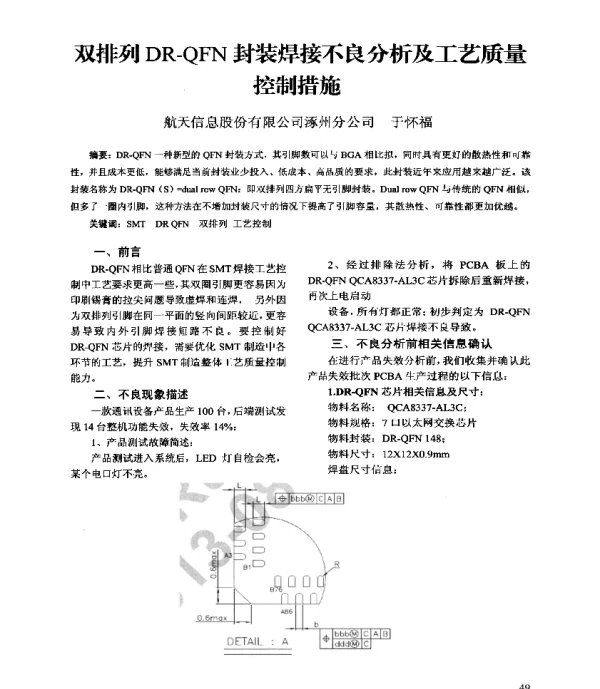

双排列DR-QFN封装焊接不良分析及工艺质量控制措施

《双排列DR-QFN封装焊接不良分析及工艺质量控制措施》是一篇针对电子封装领域中常见问题的研究论文。该论文主要探讨了双排列DR-QFN（Dual Row Quad Flat No-leads）封装在焊接过程中出现的不良现象，并提出了相应的工艺质量控制措施。随着电子产品的不断发展，对芯片封装的要求也越来越高，而双排列DR-QFN作为一种高密度、小尺寸的封装形式，广泛应用于通信、汽车电子和消费类电子产品中。然而，由于其结构复杂，焊接过程中容易出现虚焊、桥接、焊点不均匀等问题，影响产品的可靠性和性能。

论文首先对双排列DR-QFN封装的基本结构进行了介绍。该封装采用双排引脚设计，具有较高的引脚密度和较小的封装体积，能够有效提升电路板的空间利用率。同时，其无引线结构也减少了寄生电感和电容，提高了高频性能。然而，正是这种复杂的结构使得焊接过程中的工艺控制变得尤为重要。

接下来，论文分析了双排列DR-QFN封装焊接过程中常见的不良现象。主要包括虚焊、桥接、焊球脱落以及焊点不均匀等。这些不良现象往往会导致电路连接不稳定，甚至造成产品失效。例如，虚焊可能导致信号传输中断，桥接则可能引起短路，而焊球脱落则会严重影响封装的机械强度和热传导性能。

为了深入研究这些问题的成因，论文通过实验方法对焊接工艺参数进行了系统分析。实验采用了不同的回流焊温度曲线、焊膏类型和印刷参数进行对比测试。结果表明，焊接温度曲线的设置对焊点质量有显著影响。过高的峰值温度可能导致焊料氧化，而过低的温度则无法充分熔化焊膏，导致焊点不饱满。此外，焊膏的成分和印刷厚度也直接影响到焊点的质量。

论文还讨论了双排列DR-QFN封装焊接过程中常见的工艺缺陷及其原因。例如，由于双排引脚之间的间距较小，焊膏印刷时容易出现偏移或漏印，导致部分焊点未被覆盖。此外，在回流焊过程中，由于热分布不均，可能会出现局部过热或冷焊现象，进而影响整体焊接质量。

针对上述问题，论文提出了一系列工艺质量控制措施。首先，优化回流焊温度曲线是提高焊接质量的关键。应根据焊膏的特性合理设置升温速率、保温时间和峰值温度，确保焊料充分熔化并形成良好的焊点。其次，改进焊膏印刷工艺也是必要的。通过调整印刷参数，如刮刀压力、印刷速度和模板开口尺寸，可以有效减少焊膏偏移和漏印现象。

此外，论文还建议引入在线检测技术，如X射线检测和自动光学检测（AOI），以及时发现焊接过程中的缺陷。这些检测手段能够快速识别虚焊、桥接和焊点不均匀等问题，为后续工艺调整提供依据。同时，加强员工培训和工艺标准化管理也是保障产品质量的重要环节。

综上所述，《双排列DR-QFN封装焊接不良分析及工艺质量控制措施》这篇论文从理论分析到实验验证，全面探讨了双排列DR-QFN封装在焊接过程中存在的问题，并提出了切实可行的解决措施。通过对焊接工艺的优化和质量控制手段的引入，可以有效提升双排列DR-QFN封装的可靠性，满足现代电子产品对高性能和高稳定性的需求。
