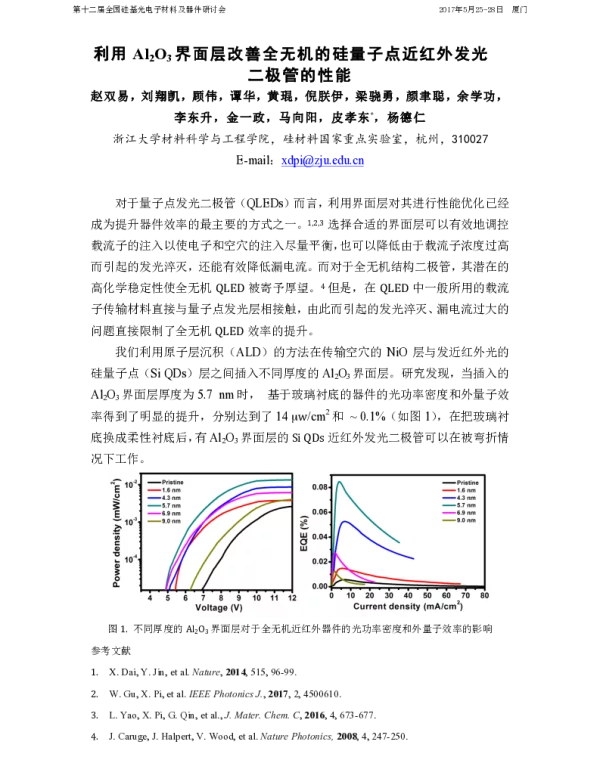

利用Al2O3界面层改善全无机的硅量子点近红外发光二极管的性能

《利用Al2O3界面层改善全无机的硅量子点近红外发光二极管的性能》是一篇探讨如何通过引入Al2O3界面层来提升全无机硅量子点近红外发光二极管（Si QD NIR LED）性能的研究论文。该论文旨在解决当前硅量子点在近红外波段发光效率低、稳定性差以及器件性能不稳定等问题，为未来高性能光电子器件的发展提供理论支持和技术路径。

硅量子点因其优异的光学性质和良好的生物相容性，在光电子器件领域具有广泛的应用前景。然而，由于硅材料本身的物理特性限制，其在近红外波段的发光效率相对较低，且容易受到环境因素的影响，导致器件性能不稳定。为了克服这些问题，研究人员尝试引入不同的界面层材料来优化器件结构，提高发光效率和稳定性。

在这篇论文中，作者提出了一种创新性的方法，即在硅量子点与电极之间引入Al2O3作为界面层。Al2O3作为一种高介电常数的材料，能够有效调控载流子的注入和传输过程，减少界面缺陷带来的非辐射复合损失，从而提高器件的发光效率。此外，Al2O3还具有良好的化学稳定性和热稳定性，能够增强器件的整体耐久性。

实验部分中，研究人员通过化学气相沉积（CVD）法在硅量子点表面制备了Al2O3界面层，并对不同厚度的Al2O3层进行了系统研究。结果表明，当Al2O3层厚度约为5 nm时，器件的发光强度显著提高，同时电流密度也有所增加。这说明Al2O3界面层不仅有助于提升发光效率，还能改善器件的电学性能。

除了发光效率的提升，论文还重点分析了Al2O3界面层对器件稳定性的影响。实验数据显示，在长时间工作条件下，采用Al2O3界面层的器件表现出更稳定的发光特性，其亮度衰减率明显低于未使用界面层的对照组。这一发现表明，Al2O3界面层能够有效抑制硅量子点的氧化和退化，延长器件使用寿命。

此外，论文还讨论了Al2O3界面层对器件能带结构的影响。通过X射线光电子能谱（XPS）和紫外-可见吸收光谱等手段，研究人员发现Al2O3界面层能够调节硅量子点的能级结构，使其更有利于电子和空穴的复合，从而提高发光效率。这一发现为后续优化界面层材料提供了重要的理论依据。

在实际应用方面，该研究成果对于开发高性能的近红外光源具有重要意义。近红外发光二极管在生物成像、光纤通信和光传感等领域有着广泛的应用需求。通过引入Al2O3界面层，可以有效提升硅量子点LED的性能，使其更适用于这些高科技领域。

综上所述，《利用Al2O3界面层改善全无机的硅量子点近红外发光二极管的性能》这篇论文通过系统的实验和理论分析，验证了Al2O3界面层在提升硅量子点近红外发光二极管性能方面的有效性。该研究不仅为硅量子点LED的优化提供了新的思路，也为未来高性能光电子器件的发展奠定了坚实的基础。
