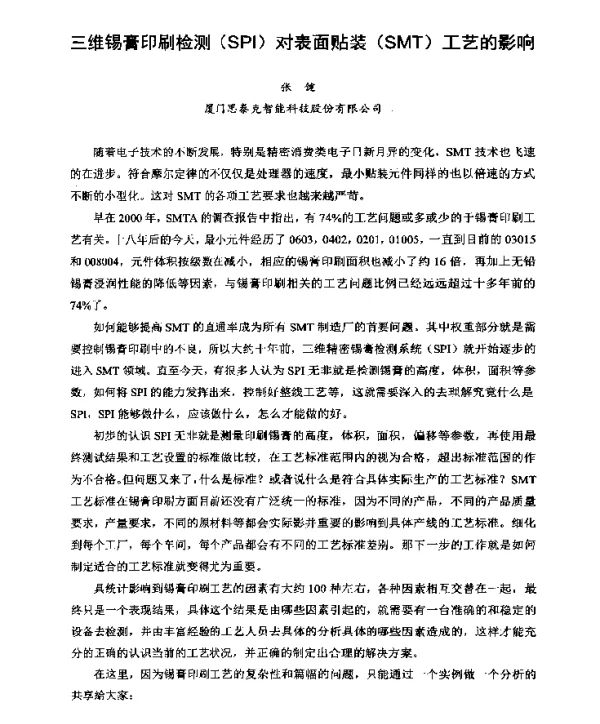

三维锡膏印刷检测(SPI)对表面贴装(SMT)工艺的影响

《三维锡膏印刷检测(SPI)对表面贴装(SMT)工艺的影响》是一篇探讨现代电子制造中关键检测技术对SMT工艺质量影响的论文。随着电子产品向小型化、高密度和高性能方向发展，SMT工艺在电子制造中的重要性日益凸显。而作为SMT工艺中至关重要的一步，锡膏印刷的质量直接影响着后续贴片和回流焊的可靠性。因此，如何有效检测和控制锡膏印刷质量成为研究的热点。本文通过分析三维锡膏印刷检测技术的应用，探讨其对SMT工艺各环节的影响。

传统的二维SPI技术虽然能够提供一定的锡膏印刷质量信息，但其检测精度有限，难以全面反映锡膏的形态、高度和分布情况。而三维SPI技术则通过激光扫描或光学干涉等手段，获取锡膏的三维轮廓数据，从而实现更精确的测量与分析。这种技术不仅能够检测锡膏的厚度、面积和体积，还能识别出诸如锡膏偏移、塌陷、缺料等问题，为后续工艺提供更为可靠的依据。

在SMT工艺中，锡膏印刷是连接PCB板与元器件的关键步骤。如果锡膏印刷质量不佳，可能导致焊接不良、虚焊甚至短路等问题，严重影响产品的性能和寿命。三维SPI技术的应用，使得制造商能够在印刷后立即进行检测，及时发现并纠正问题，从而减少返工率和废品率。这不仅提高了生产效率，也降低了成本。

此外，三维SPI技术还能够与自动化生产线集成，实现在线实时检测。这种检测方式可以将数据反馈至印刷机，调整印刷参数，确保每次印刷都达到最佳效果。同时，系统还可以生成详细的检测报告，帮助工程师分析问题根源，优化工艺流程。这种数据驱动的管理方式，有助于提升整个SMT生产线的智能化水平。

从质量控制的角度来看，三维SPI技术的应用显著提升了SMT工艺的稳定性与一致性。通过对锡膏印刷过程的全程监控，企业能够更好地把握产品质量，满足客户对产品可靠性的高要求。特别是在高端电子制造领域，如汽车电子、医疗设备和航空航天等行业，对产品的一致性和可靠性要求极高，三维SPI技术的应用显得尤为重要。

然而，尽管三维SPI技术具有诸多优势，但在实际应用中仍面临一些挑战。例如，设备成本较高、操作复杂度增加以及对操作人员的技术要求提高等问题。此外，不同类型的锡膏和基板可能需要不同的检测参数设置，这对系统的适应性提出了更高的要求。因此，在推广三维SPI技术时，需要综合考虑成本、效率和技术支持等因素。

总的来说，《三维锡膏印刷检测(SPI)对表面贴装(SMT)工艺的影响》这篇论文深入分析了三维SPI技术在现代电子制造中的作用，揭示了其在提升SMT工艺质量方面的巨大潜力。随着技术的不断发展和应用的逐步普及，三维SPI有望成为SMT工艺中不可或缺的重要工具，为电子制造业带来更高的效率和更优的产品质量。
