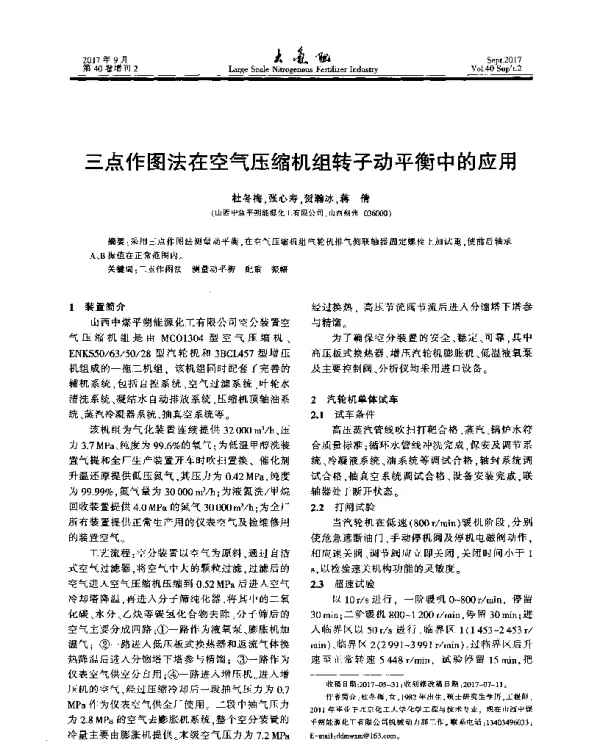

三点作图法在空气压缩机组转子动平衡中的应用

《三点作图法在空气压缩机组转子动平衡中的应用》是一篇探讨如何利用三点作图法提高空气压缩机组转子动平衡精度的学术论文。该论文针对传统动平衡方法中存在的效率低、操作复杂等问题，提出了一种基于三点作图法的新方法，旨在优化动平衡过程，提升设备运行的稳定性和可靠性。

空气压缩机组是工业生产中常见的动力设备，其核心部件之一是转子系统。转子在高速旋转过程中，由于制造误差、材料不均匀或装配不当等因素，容易产生不平衡现象。这种不平衡会导致设备振动加剧，影响设备寿命，甚至引发安全事故。因此，对转子进行有效的动平衡处理至关重要。

传统的动平衡方法主要包括单面平衡和双面平衡两种方式。单面平衡适用于结构简单、质量分布较为均匀的转子，而双面平衡则适用于结构复杂、质量分布不均的转子。然而，这些方法在实际应用中往往存在一定的局限性，如需要多次测量、计算繁琐、难以快速定位不平衡点等。

三点作图法是一种基于几何原理的动平衡方法，它通过在转子上选择三个特定的位置进行测量，然后根据测得的数据绘制出不平衡矢量图，从而确定需要添加的配重质量和位置。这种方法简化了动平衡的操作流程，提高了工作效率，同时能够更准确地识别不平衡点。

论文详细介绍了三点作图法的基本原理和实现步骤。首先，选择三个测量点，通常分布在转子的同一圆周上，确保它们之间的夹角相等。然后，在不同转速下测量这三个点的振动值，并记录相应的数据。接着，利用这些数据绘制出不平衡矢量图，通过分析矢量的方向和大小，确定需要调整的配重参数。

在实验验证部分，论文通过实际案例展示了三点作图法的应用效果。通过对某型号空气压缩机组的转子进行动平衡处理，结果表明，采用三点作图法后，转子的振动幅度显著降低，设备运行更加平稳，达到了预期的平衡效果。此外，与传统方法相比，三点作图法在操作时间和人力成本方面也表现出明显优势。

论文还讨论了三点作图法的适用范围和限制条件。虽然该方法在多数情况下具有良好的效果，但在某些特殊情况下，如转子结构过于复杂或振动信号受到干扰时，可能需要结合其他方法进行综合判断。因此，作者建议在实际应用中应根据具体情况灵活选择动平衡方案。

总的来说，《三点作图法在空气压缩机组转子动平衡中的应用》为动平衡技术提供了一种新的思路和方法，具有较高的实用价值和推广前景。随着工业设备向高精度、高性能方向发展，动平衡技术的重要性日益凸显，而三点作图法作为一种高效、简便的手段，有望在更多领域得到广泛应用。
