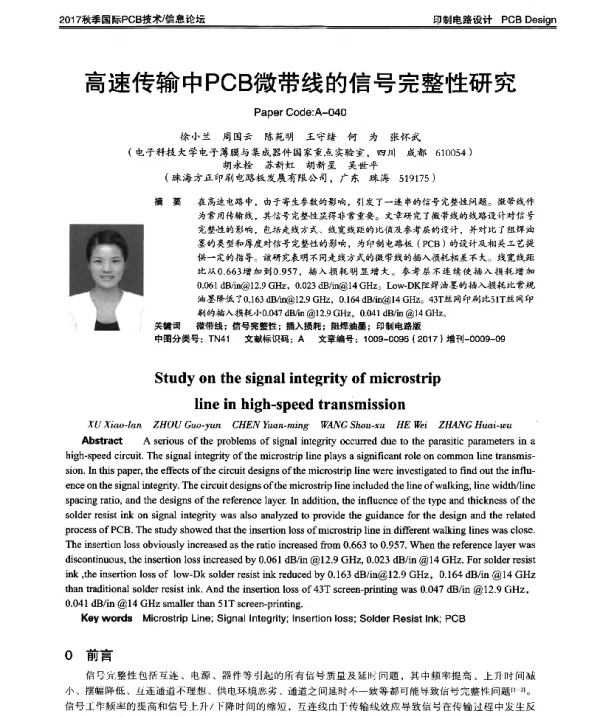

高速传输中PCB微带线的信号完整性研究

《高速传输中PCB微带线的信号完整性研究》是一篇探讨现代高速电路设计中信号完整性问题的重要论文。随着电子技术的快速发展，高速数字系统对数据传输速率的要求越来越高，传统的传输方式已经难以满足当前的需求。因此，如何在印刷电路板（PCB）上实现高质量的信号传输成为研究的热点。本文围绕PCB微带线的信号完整性展开深入分析，旨在为高速电路设计提供理论支持和实践指导。

论文首先介绍了信号完整性的基本概念，包括反射、串扰、延迟和电磁干扰等关键因素。这些因素在高速信号传输过程中会对信号质量产生严重影响，进而导致系统性能下降甚至功能失效。作者指出，在高频环境下，微带线作为常用的传输结构，其特性阻抗、分布电容和电感等参数的变化会直接影响信号的完整性。因此，对微带线进行精确建模和仿真分析显得尤为重要。

在研究方法方面，本文采用了多种分析手段，包括时域反射法（TDR）、频域分析以及电磁场仿真工具。通过对不同结构参数下的微带线进行仿真，作者验证了各种设计优化方案的有效性。例如，通过调整微带线的宽度、介质材料以及地平面布局，可以有效减少信号反射和串扰现象，从而提升系统的整体性能。此外，论文还讨论了多层PCB结构对信号完整性的影响，强调了合理的层叠设计对于抑制电磁干扰的重要性。

论文进一步分析了微带线在高速传输中的实际应用案例。通过对典型高速接口如PCIe、USB 3.0和HDMI等的信号完整性测试，作者展示了微带线在不同应用场景下的表现差异。研究结果表明，在高频率和高数据率条件下，微带线的设计必须更加精细，以确保信号的稳定性和可靠性。同时，论文还提出了一些改进措施，例如使用低损耗介质材料、优化走线路径以及增加屏蔽层等，这些措施能够显著改善信号传输的质量。

在实验部分，作者构建了多个实验平台，用于验证理论模型和仿真结果。实验结果表明，经过优化后的微带线设计在信号完整性方面表现出明显的优势。例如，反射系数显著降低，信号上升时间缩短，误码率也有所下降。这些成果为高速电路设计提供了重要的参考依据。

论文还探讨了未来研究的方向。随着5G通信、人工智能和物联网等新技术的发展，高速传输需求将持续增长。因此，如何进一步提高微带线的性能，特别是在更高频率范围内的稳定性，将成为未来研究的重点。此外，论文建议加强对新型材料和先进制造工艺的研究，以应对日益复杂的信号传输挑战。

总体而言，《高速传输中PCB微带线的信号完整性研究》是一篇具有较高学术价值和实用意义的论文。它不仅系统地分析了微带线在高速传输中的信号完整性问题，还提出了切实可行的解决方案。该研究为高速电路设计提供了理论基础和技术支持，对于推动电子工程领域的发展具有重要意义。
